5.00元STM32的简易示波器（全套）程序 演示视频 报告 答辩PPT 原理图 原创
资料介绍
二 设计任务及主要技术指标和要求
设计任务： 使用单片机显示波形图
设计要求：
1. 由于STM32采用3.3V的电平标准，所以输入的信号电压范围为0V到3.3V。
2. 采集输入的信号，计算输入信号的频率、最大值、最小值和幅值。
3. 由于所测量的频率的范围与采样的频率有关，所以采样频率可以设置，以达到不同的要求。
原理
信号的采集主要是依靠ADC（通过定时器触发采样，与在定时器中断中开启一次采样的效果类似，以此来控制采样的间隔时间相同），然后通过DMA将所采集的数据从ADC的DR寄存器转移到一个变量中，此时完成一次采样。
由于设定采集一次完整的波形需要1024个点，即需要连续采集1024次才算一次完整的波形采样。因此我们还需创建一个数组用于存储这些数据，并在DMA中断中，将成功转移到变量中的数据依次存储进数组（注意此数组中存入的数据是12位的数字量，还未做回归处理），完成1024个数据的采样和储存，用于后续在LCD上进行波形的显示和相关参数的处理。
此实验用到的是ADC1的通道6（即PA6口）进行数据的采样，主要需注意将ADC转换的触发方式改为定时器触发（我用的是定时器2的通道2进行触发，由于STM32手册提示只有在上升沿时可以触发ADC，因此我们需要让定时器2的通道2每隔固定的时间产生一个上升沿）。将定时器2设置成PWM模式，即可令ADC1在定时器2的通道2每产生一次上升沿时触发采样，后续即可通过改变PWM的频率（即定时器的溢出频率），便可控制采样的频率。

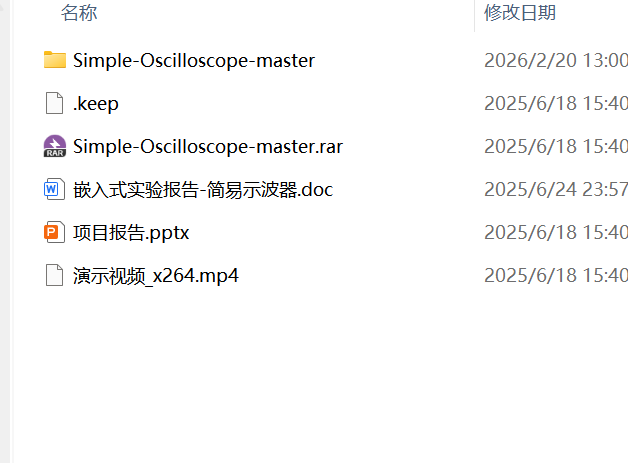

部分文件列表
