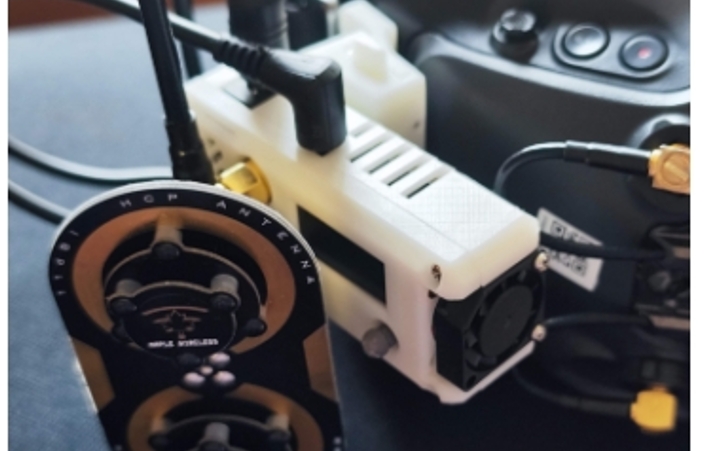

RX5808 5.8GHz FPV 分路接收机（RX5808-DIV-COPY）项目总结

一、项目概况与核心定位

本项目是一款基于 RX5808 芯片的开源 5.8GHz FPV（第一视角）分路接收机，遵循开源硬件协议，核心聚焦 “稳定接收 + 信号分路 + 低延迟”，专为无人机、穿越机等 FPV 飞行场景设计。它以经典 RX5808 5.8GHz 接收机芯片为核心，集成信号分路功能，支持将单路接收信号复制为多路输出，适配多设备同时接入（如飞控、图传显示器、OSD 模块），解决传统 FPV 接收机 “单路输出局限” 的痛点。适用于 FPV 模型爱好者、无人机 DIY 开发者、航模竞赛场景，是兼顾实用性与性价比的开源 FPV 接收解决方案。


二、硬件系统解析

1. 核心硬件配置（按功能模块分类）

（1）核心接收与分路模块



  • 接收芯片：RX5808 5.8GHz FPV 接收机芯片（行业主流选型），支持      5.725-5.875GHz 全频段覆盖，内置自动增益控制（AGC）、低噪声放大器（LNA），接收灵敏度高达 - 90dBm，确保弱信号环境下稳定接收；

  • 分路功能电路：集成信号分路器（基于微带线设计）与缓冲放大器（如 MMG3001NT1 芯片），将 RX5808 接收的单一射频信号复制为 2-4 路同源输出，每路输出信号强度一致，无明显衰减；

  • 信道控制：支持 40 个标准 FPV 信道（含 Raceband、Fatshark 等主流频段），通过外置按键或单片机（预留 IO 接口）实现信道手动切换或自动扫描。

（2）信号输出与接口模块

  • 信号输出类型：

    • 射频信号输出（RF OUT）：保留原始 5.8GHz 射频信号，适配支持射频输入的图传显示器、二次接收机；

    • 基带信号输出（BASEBAND OUT）：经 RX5808 解调后的基带信号（PPM/SBUS 可选，需通过电阻配置），直接对接飞控或遥控器接收机模块；

  • 接口规格：

    • 天线接口：SMA-K 座（兼容 5.8GHz 全向天线、定向平板天线），阻抗 50Ω，确保信号匹配；

    • 信号输出接口：2-4 路 PH2.0-2P 端子（对应分路信号），支持热插拔，接线便捷；

    • 控制接口：预留 2 个功能按键（信道 +、信道 -），支持外接单片机（如 ATtiny13A）实现自动信道扫描。



部分文件列表

文件名 大小
RX5808_5.8GHz_FPV_分路接收机项目.zip 27M
