一、实验题目要求
设计一个篮球竞赛24S定时器电路，要求：
① 设计一个定时器，时间为24S，按递减方式计时，每隔1S定时器减1，能以十进制数字形式显示时间。
② 设置两个外部控制开关，控制定时器的启动／复位计时，暂停／连续计时。
③ 当定时器递减计时到零（即定时时间到）时，定时器保持零不变，同时发出报警信号。
二、实验设计思想和设计过程
（一）设计思想
用555构成施密特触发器，产生1HZ的CP信号。
运用两个74LS190实现模24到计数器。
复位开关的使用一个单刀双掷开关。
暂停/开始开关使用一个单刀双掷开关。
LED采用负极接入法，用一个电阻来分担电源的功耗。
（二）模块设计
1.时钟源电路设计
利用Multisim中自带的电路向导中的555定时器向导功能，设置好需要的输出和配置，确定后得到相应的施密特触发器。
2.倒计时电路及复位电路、暂停电路设计
使用整体置数法来设计24秒倒计数电路，把左边一片74LS190的输入DCBA设置为0010，把右边一片74LS190的输入DCBA设置为0100，故当置数端口输入有效时，置数为24。右边芯片的CT端口接地，左边芯片的CT端口接右边芯片的ROC输出，两者联系起来。两者的
端口都接高电平，才是倒计数。
复位开关的使用一个单刀双掷开关，中间脚接到两个74LS190的置数端，另外两个脚，一个接高电平，一个接地，即可在开关接地时，置数复位；在开关接高电平时，开始24S倒计数。
暂停/开始开关使用一个单刀双掷开关，中间脚与CP信号、74LS190的借位信号接到一个三引脚与门上，与门输出信号接到74LS190的CLK端口，开关另外两个脚一个接地，一个接高电平。当开关接地时候，CLK输入一直时低电平，不会倒计数；当开关接高电平时候，CLK输入即与CP相同，正常倒计数。
把LED灯负极接到两个ROC相或的输出线上，正极接电阻和高电平。当倒计数至00时，两个借位输出相或的结果就是低电平，所以灯常亮。

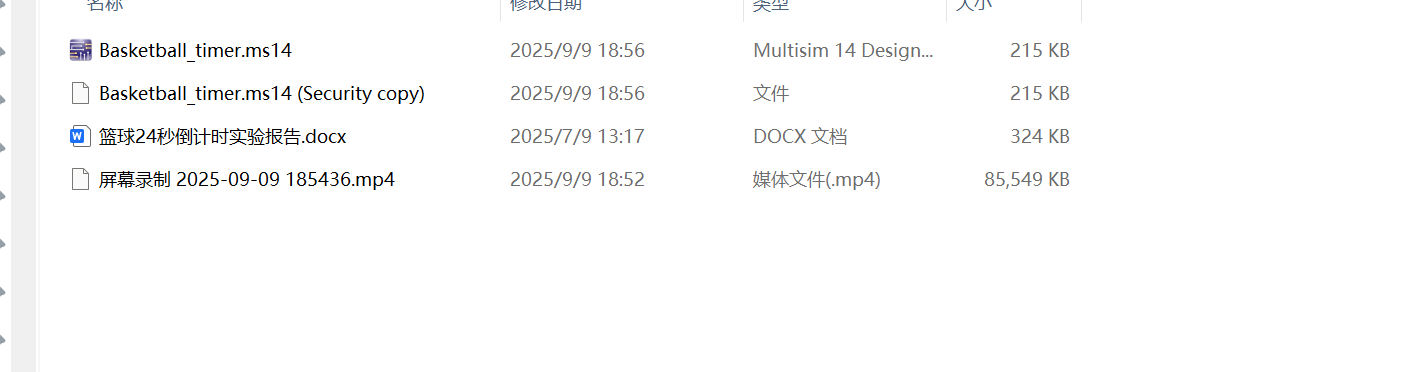

部分文件列表
