Multism的汽车尾灯(全套)程序 仿真 PCB 报告 答辩PPT 原理图 原创

更新时间:2026-02-25 10:54:56 大小:844K 上传用户:有理想666查看TA发布的资源 标签:multism汽车尾灯 下载积分:9分 评价赚积分 (如何评价?) 打赏 收藏 评论(0) 举报

资料介绍


一、实验题目要求

设计一个汽车尾灯控制电路,要求:① 汽车正常行驶时,尾部两侧的6个指示灯全部熄灭。② 刹车时,尾部的指示灯全亮。③ 右转弯时,右侧3个指示灯为右顺序循环点亮,频率为1Hz,左侧灯全灭。④ 左转弯时,左侧3个指示灯为左顺序循环点亮,频率为1Hz,右侧灯全灭⑤ 右转弯刹车时,右侧的3个尾部灯顺序循环点亮,左侧的灯全亮;左转弯刹车时,左侧的3个尾部灯顺序循环点亮,右侧的灯全亮。⑥ 倒车时,尾部两侧的6个指示灯随CP时钟脉冲同步闪烁。⑦ 用七段数码管分别显示汽车的七种工作状态,即正常行驶、刹车、右转弯、左转弯,右转弯刹车、左转弯刹车和倒车等功能。

二、实验设计方法

  共设置四个开关S0,S1,S2,S3,设置使用一片74LS161实现模3计数,控制左右边各3个LED灯循环亮灭,使用一片74LS138并接入开关S0,S1的或信号控制38译码器,用构成译码电路,选中不同的灯控制其亮灭,剩下的开关S2、74LS138的输出信号和S0,S1开关通过若干个逻辑门的运算输出的信号进行与操作,控制右边3个LED灯,S3开关以同样的方式控制左边3个LED灯。

三、仿真电路

五、实验遇到的问题及解决方案

最开始的方案是使用两片194和若干逻辑门对六个LED灯控制其循环亮灭,但在实际的插线实物操作中,这样的电路由于过度依赖逻辑门的运算,导致需要连接的线大大超出我的预期,于是我将电路改成现在所使用的四开关控制的电路,大大减少逻辑门的使用,并且避开了74LS194的使用,不仅减少了使用的芯片数量,还减少了导线的使用,在硬木课堂上进行实物的连线时比原来的方案轻松许多。

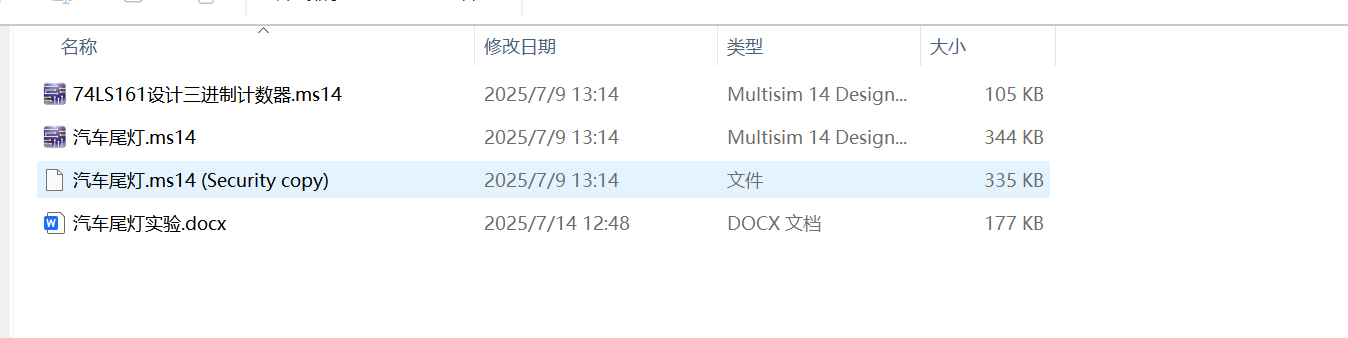

部分文件列表

文件名 大小
05汽车尾灯.zip 844K
