ESP-HDMI-Bridge 项目

更新时间：2025-11-17 16:31:30 大小：50M 上传用户：mulanhk查看TA发布的资源 标签：hdmi 下载积分：9分 评价赚积分 （如何评价?） 打赏 收藏 评论(0) 举报

资料介绍

ESP-HDMI-Bridge 项目文档

一、项目简介

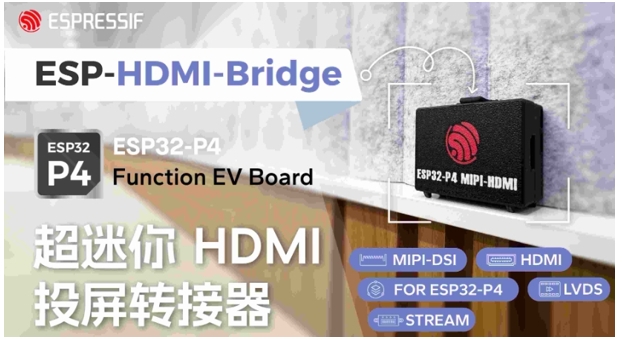

本项目是一款基于 ESP32-P4 的 MIPI-DSI 转 HDMI 转接板（ESP-HDMI-Bridge），采用 LT8912B 作为 MIPI-DSI 转 HDMI 的桥接芯片，可将 ESP32-P4 的 MIPI-DSI 视频信号输出至 HDMI 设备。项目由乐鑫（ESPRESSIF）开源，遵循 GPL 3.0 协议，是 ESP32-P4 系列硬件的视频输出拓展方案，适用于 HDMI 投屏、多媒体播放、嵌入式显示系统开发等场景。


二、硬件系统解析

PCB设计图：


1. 核心组成

  • 桥接芯片：LT8912B，负责 MIPI-DSI 信号到 HDMI 信号的协议转换与视频处理，是实现信号跨协议传输的核心；

  • PCB 设计：采用 4 层板，尺寸 40mm×50mm，板厚 1.6mm，对 MIPI、LVDS、HDMI      差分信号做 100Ω 阻抗管控，保障高速视频信号的完整性；

  • 适配硬件：需搭配 ESP32-P4-Function-EV-Board 使用，该评估板为      ESP32-P4 提供 MIPI-DSI 输出接口，与本转接板形成完整视频输出链路。

2. 接口与信号

  • 输入接口：MIPI-DSI 接口（通过软排线连接      ESP32-P4-Function-EV-Board），传输视频原始数据；

  • 输出接口：HDMI Type-A 接口，支持最高 1920×1080@30Hz 的视频输出；同时预留 LVDS 输出接口，可拓展其他显示设备；

  • 电源与控制：集成电源管理与控制电路，与 ESP32-P4 的供电逻辑兼容，保障稳定运行。

三、功能与技术指标

1. 典型应用场景

  • ESP32-P4 多媒体扩展：将 ESP32-P4 的视频内容（如本地 MP4、实时渲染画面）通过 HDMI 输出至电视、显示器，实现嵌入式设备的大屏展示；

  • 嵌入式显示系统开发：为工业控制、智能家居等场景提供高清显示接口，支持自定义 UI 与视频流输出；

  • 开源硬件生态拓展：作为 ESP32-P4 硬件家族的视频输出模块，丰富乐鑫开源生态的显示能力，降低开发者的高清显示开发门槛。


部分文件列表

文件名 大小
ESP-HDMI-Bridge_项目.zip 50M
