15.00元DIY- NES 游戏机项目文档
资料介绍
DIY- NES 游戏机项目文档
一、项目简介
本项目是一款基于立创开发板的复古 NES 游戏机复刻设备，以 “复古游戏体验、模块化设计、DIY 友好” 为核心特点，旨在满足复古游戏爱好者的怀旧需求与电子 DIY 爱好者的实践学习需求。设备支持经典 NES 游戏（如超级马里奥、魂斗罗、忍者神龟等）运行，具备蓝牙手柄、有线手柄双输入模式，集成震动反馈、音频输出、SD 卡游戏扩展等功能，外观采用致敬 Game Boy 的双猫爪布局 3D 打印外壳，兼具复古质感与创意设计，适用于复古游戏娱乐、电子项目展示及嵌入式开发学习场景。
实物图：
二、核心参数说明
PCB设计图：
1. 游戏与功能模块
游戏支持：兼容经典 NES 游戏 ROM，可通过 SD 卡加载，涵盖动作、冒险、益智等多类型游戏；
输入方式：配备蓝牙手柄模块（支持无线连接）与有线手柄接口（预留 I2C 接口），同时设备本体集成摇杆与按键，支持单设备独立操作；
反馈与输出：内置震动马达，游戏过程中可触发震动反馈；支持耳机（3.5mm 接口）与扬声器双音频输出，还原复古音效；配备 LCD 屏幕，分辨率适配 NES 游戏画面显示需求。
2. 主控与硬件模块

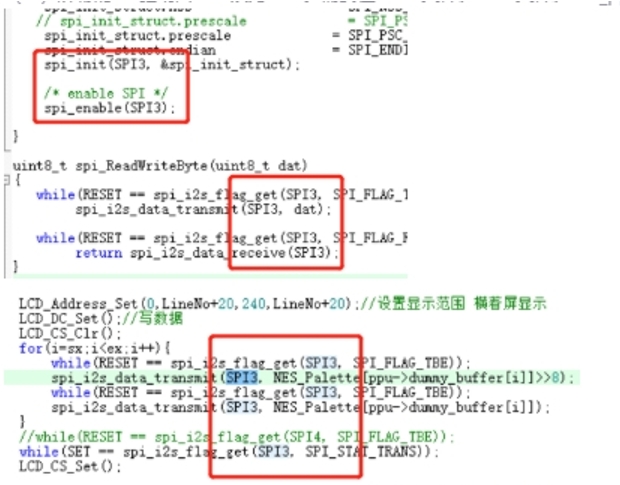

主控单元：采用高性能嵌入式芯片（适配 GD32 系列），具备稳定的游戏模拟与外设控制能力，支持 SPI、I2C、UART 等多接口扩展；
电源管理：采用 Type-C 接口供电，支持锂电池充电与供电，兼顾便携性与供电稳定性，续航能力适配单次数小时游戏需求；
扩展接口：预留蓝牙模块接口、手柄模块接口、震动马达接口等，支持功能模块化拓展与替换。
3. 结构与外观模块
外壳设计：采用 3D 打印制作，提供完整 STL 模型文件，造型致敬经典掌机，双猫爪按键布局，3D 外灯设计，兼具美观与操作手感；
组装适配：内部电路采用模块化 PCB 设计，各功能模块（主控、蓝牙、手柄、电源等）通过排母连接，组装与维修便捷，适配 DIY 爱好者的个性化改造需求。
三、关键元器件说明
主控芯片：适配 GD32 系列高性能嵌入式芯片（位号 U1），负责游戏模拟、外设驱动与逻辑控制；
蓝牙模块：兼容主流蓝牙通信模块（位号 Ux），实现无线手柄连接与数据传输；
部分文件列表
| 文件名 | 大小 |
| DIY-_NES_游戏机项目.zip | 46M |
