无线开关功率计 Pro 项目文档
一、项目背景与升级价值
本项目是无线开关功率计的专业级升级版本，源于对电子设备功耗精准测量与智能控制的深度需求。传统功率计存在有线束缚、功能单一等痛点，而本产品通过无线化、智能化、高精度化三大升级，实现了从 “单一测量工具” 到 “智能功耗管理终端” 的跨越，适用于电子研发、设备调试、智能家居改造等多场景，为用户提供从数据采集到远程控制的全链路解决方案。
二、核心参数与功能深度说明

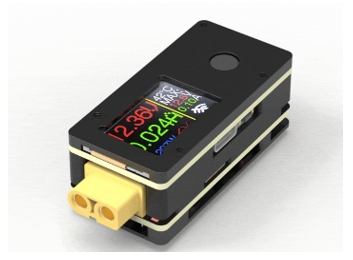

PCB设计图：
1. 测量性能与精度
参数范围：
电压：输入范围 2.8V-40A（支持反向 - 50V），测量范围 - 50V-320A；
电流：采样精度 ±0.1%，动态范围覆盖 0.1mA-320A；
功率：基于电压、电流的实时乘积计算，精度 ±0.5%；
电量：累计 mAh 计量，分辨率 1mAh，支持重置与历史记录查询。
采样与响应：
采样频率：最高 10kHz，可捕捉瞬时功耗波动；
屏幕刷新率：30fps，曲线显示无卡顿，数据更新实时性强。
2. 控制与通信体系
本地控制：
物理按键：短按切换输出、长按重启，操作逻辑适配盲用场景；
屏幕交互：1.1 寸 TFT 支持多点触控（可选），界面布局支持自定义（开源代码可修改）。
无线控制（ESP-NOW 协议）：
波特率：默认 115200bps，支持数据曲线实时绘制（需搭配串口绘图工具）；
调试命令：包含参数校准、屏幕亮度调节、采样频率设置等 20 + 条指令，便于开发调试。
3. 硬件架构与可靠性
核心元器件参数：
INA228 传感器：16 位 ADC，I2C 通信，支持可编程报警阈值，过流、过压自动触发保护；
LT7001 驱动芯片：最大输出电流 1.5A，支持 PWM 与电平控制，驱动 NMOS 管（型号 HY30N06S1，60V/30A 规格）实现大电流开关；
采样电阻：高精度合金电阻（0.6mΩ，1% 精度，5W 功率），保障大电流下的散热与精度；
结构材料：上下底板采用 6061 铝合金 CNC 加工，表面阳极氧化处理；内部铜条厚度 2.5mm，过流能力＞100A，满足极端场景需求。
电源与防护：
供电方式：支持 Type-C 5V 供电或外部直流供电，内置过流、过压、过温保护（温度＞85℃自动关断）；
电磁兼容：PCB 采用多层敷铜与接地设计，关键信号走差分线，抗干扰能力强。
