多通道无线充电器系统设计（硬件+源代码+论文）

更新时间：2021-01-31 18:52:36 大小：6M 上传用户：xzxbybd查看TA发布的资源 标签：无线充电器 下载积分：5分 评价赚积分 （如何评价?） 打赏 收藏 评论(0) 举报

资料介绍

多通道无线充电器系统设计（硬件+源代码+论文）

前言：


        目前市场上的无线充电设备较多，也比较成熟，但大多无线充电设备均定位于移动市场，基于万用表等类似的设备的无线充电设备几乎没有，因此我们针对实验室万用表使用现状，使用符合Qi协议的BQ500211芯片构成无线充电发送端平台，同时将BQ51013A组成的无线充电接收电路嵌入万用表中，实现万用表的无线充电。万用表采用可充电的8.4V方块充电电池供电，使用时无需对万用表更换电池，只需将万用表放在合适位置，即可实现实验室万用表无线充电功能，十分方便，随时可以充电，同时系统具有充完电自动断电功能，无需人为干预也能防止电池过充损坏。大大方便实验室的管理。


多通道无线充电器概述：


        无线充电系统并使用现行较成熟的Qi无线充电协议，主要应用于实验室万用表等小功率用电器的供电充电中。系统可由多个无线充电发射模块搭成成较大的充电平台，同时使用stm32F4discovery作主控，用迪文触控屏显示充电状态等信息并对充电平台进行控制。充电时具有异物检测功能和自动充断电功能，而且能耗少，效率高，并能同时对多个设备进行充电，使用方便。


多通道无线充电器系统设计框图（详见论文讲解）：


部分文件列表

文件名大小
多通道无线充电器系统设计（硬件+源代码+论文）(1).docx
多通道无线充电器系统设计（硬件+源代码+论文）.docx
实验室无线充电系统_论文.doc

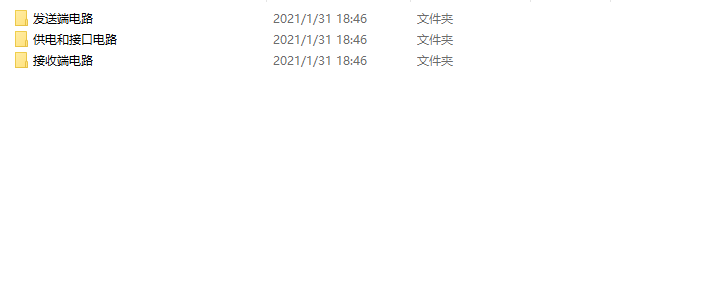

硬件设计/

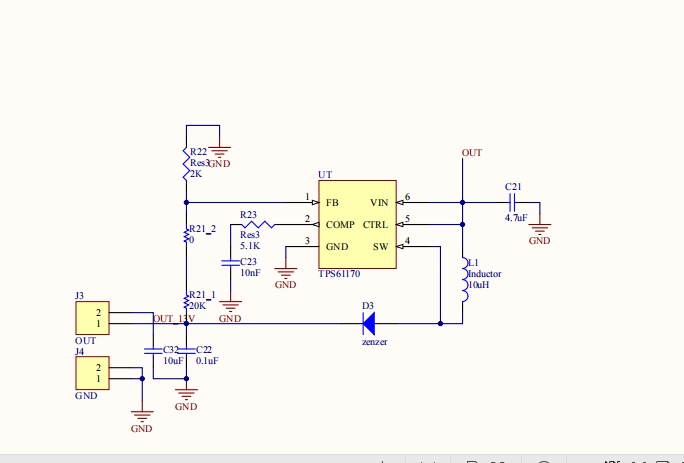

硬件设计/供电和接口电路/
硬件设计/供电和接口电路/供电和接口电路.pdf
硬件设计/发送端电路/
硬件设计/发送端电路/无线充电发送端.pdf
硬件设计/接收端电路/
硬件设计/接收端电路/无线充电接收端模块.pdf
软件源代码/
...
