10.00元创意时钟 ESP8266开发板项目

更新时间：2025-11-09 14:14:31 大小：19M 上传用户：mulanhk查看TA发布的资源 标签：时钟esp8266 下载积分：9分 评价赚积分 （如何评价?） 打赏 收藏 评论(0) 举报

资料介绍

创意时钟 ESP8266开发板项目文档

一、项目简介

本项目是一款通用型基础功能 PCB 开发板，以 “多功能集成、适配多场景 DIY、易拓展” 为核心特点，旨在为电子爱好者提供低成本、高兼容性的电子项目基础平台。开发板集成核心主控、稳定电源管理、丰富接口拓展等基础模块，可灵活对接传感器、执行器、通信模块等外设，适配多种入门级电子 DIY 场景（如灯光控制、数据采集、简易互动装置）。硬件设计简洁规范，焊接难度低，兼容主流开发环境，无需复杂改造即可作为各类小型电子项目的底层载体，适合电子入门学习、创意 DIY 实践及基础功能验证。

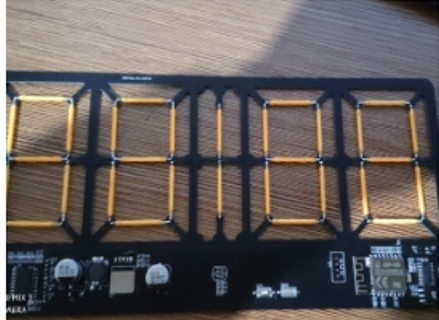

实物图：

PixPin_2025-11-09_

二、核心参数说明

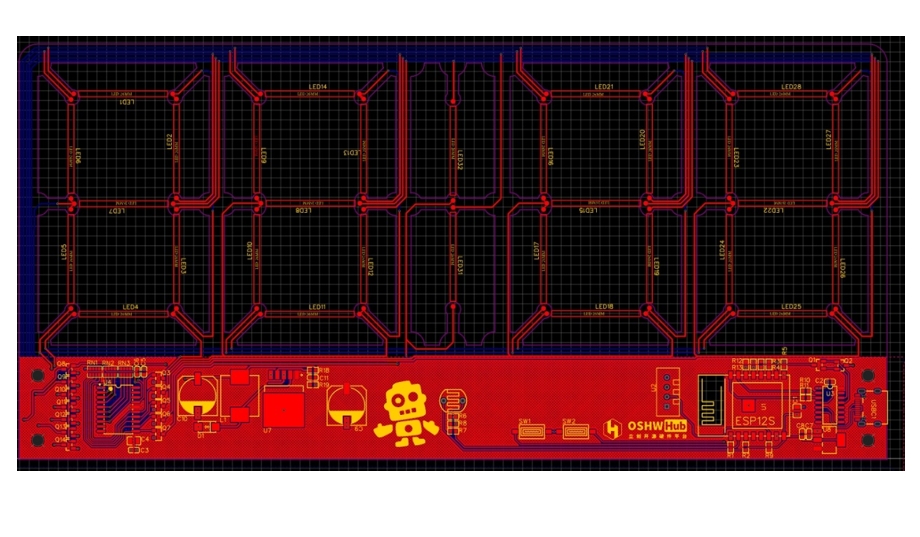

PCB图PixPin_2025-11-09_

1. 主控模块

采用 STM32F103C8T6 单片机（意法半导体 STMicroelectronics 出品），封装为 LQFP-48_L7.0-W7.0-P0.80-LS9.0-BL，ARM Cortex-M3 内核，最高主频 72MHz，内置 64KB Flash 与 20KB RAM，具备稳定的基础数据处理与外设控制能力。兼容 Keil MDK 开发环境，支持 C 语言编程，提供完整的底层驱动模板，预留 SWD 调试接口，便于程序烧录与故障排查，适配多数入门级电子项目的逻辑控制需求。

2. 电源管理模块

支持 5V 直流供电，通过 Micro USB 接口输入电压，接口兼容性强，可连接电脑、充电宝或普通 USB 适配器供电。集成 AMS1117-3.3V 稳压芯片，将 5V 输入稳定转换为 3.3V，为主控芯片及辅助电路提供稳定供电，避免电压波动导致设备运行异常。电路中搭配多颗 100nF 陶瓷电容与 10uF 电解电容，用于电源滤波与电压稳定，减少电路干扰，保障核心部件工作稳定性。

3. 接口与拓展模块

  • 通用 GPIO 接口：预留 16 路可复用 GPIO 引脚，通过 2.54mm 排针引出，支持数字输入 / 输出、模拟信号采集（ADC）、PWM 输出等功能，可灵活对接 LED 灯珠、按键、传感器等外设；

  • 通信接口：集成 I2C、SPI、UART 三种常用通信接口，分别通过对应排针引出，接线规范，可直接连接 I2C 传感器（如 BH1750、DHT11）、SPI 外设（如      NRF24L01+）、串口模块（如 CH340）等；


部分文件列表

文件名 大小
创意时钟_ESP8266开发板项目.zip 19M
