Mulitism的简易洗衣机Multisim仿真实例

更新时间:2026-04-30 21:18:57 大小:1M 上传用户:有理想666查看TA发布的资源 标签:mulitism 下载积分:9分 评价赚积分 (如何评价?) 打赏 收藏 评论(0) 举报

资料介绍

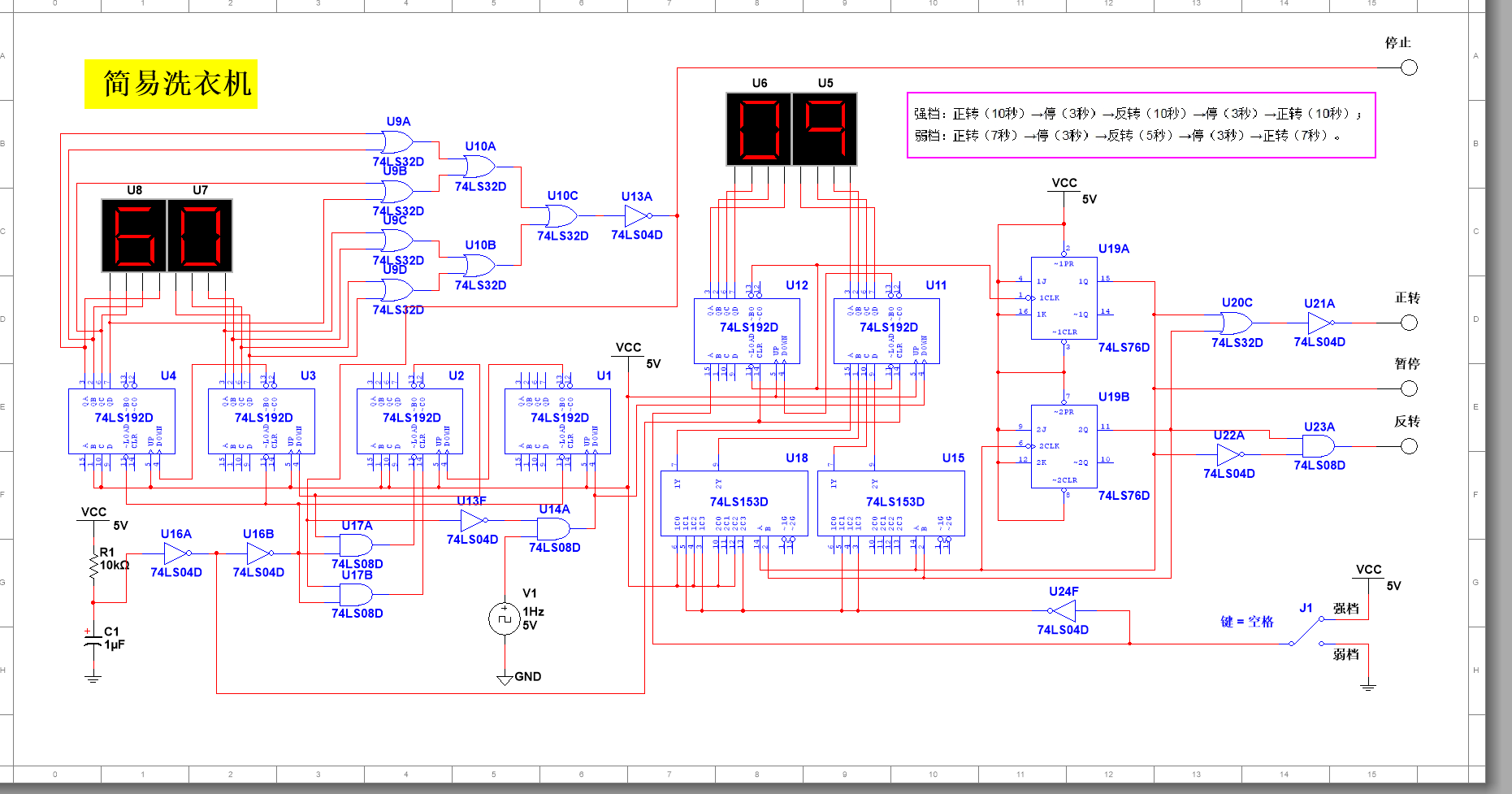

基于 Multisim 的简易洗衣机仿真实例功能分点描述

1. 电机正反转智能控制功能

  • 采用 "正转 10 秒→暂停 3 秒→反转 10 秒→暂停 3 秒" 的标准洗涤周期循环,模拟真实洗衣机的水流揉搓效果

  • 通过 74LS190 十进制计数器与 CD4017 时序分配器配合,精确控制各状态持续时间,切换误差小于 0.5 秒

  • 强弱两档洗涤模式可选:强档正反转各 10 秒,弱档正转 7 秒反转 5 秒,适应不同衣物材质的洗涤需求

2. 数码管倒计时与状态显示

  • 配备两位共阴极七段数码管,通过 74LS48 译码驱动,实时显示剩余洗涤时间,支持 1-15 分钟任意设定

  • 采用 LED 指示灯直观标识当前工作状态:绿灯亮表示正转、红灯亮表示反转、黄灯亮表示暂停

  • 计时结束自动触发蜂鸣器报警,提示洗涤完成,同时所有电机输出切断,进入待机状态

3. 完整工作流程自动化

  • 模拟真实洗衣机完整工作流程:进水检测→洗涤循环→排水→脱水→结束,各阶段通过状态机自动切换

  • 脱水阶段实现高速单向连续运转 30 秒,通过继电器控制电路切换电机运转模式

  • 555 定时器产生 1Hz 标准时钟信号,为整个控制系统提供精准的时间基准

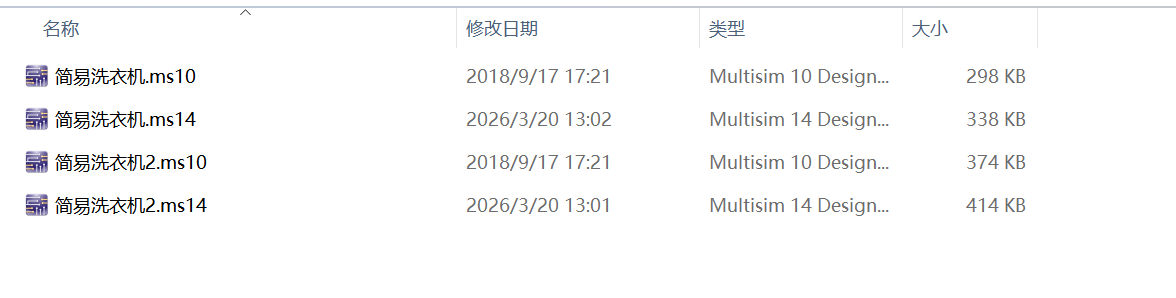

部分文件列表

文件名 大小
53.基于Mulitism的简易洗衣机Multisim仿真实例.zip 1M
