大功率 ZVS 图腾感应加热设备项目文档

一、项目简介

本项目是一款基于改进型 ZVS 拓扑的大功率感应加热设备，核心特点为2500W 高功率输出、图腾驱动增强、解决电阻发热问题，旨在满足电子 DIY 感应加热实践、小型工业加热（如金属热处理、焊接）等场景需求。设备在传统 ZVS 感应加热基础上优化驱动电路，提升驱动能力，适配多种加热线圈与加热头，结构开源且 DIY 友好，适用于电子爱好者的功率电子技术学习与工业小功率加热应用。

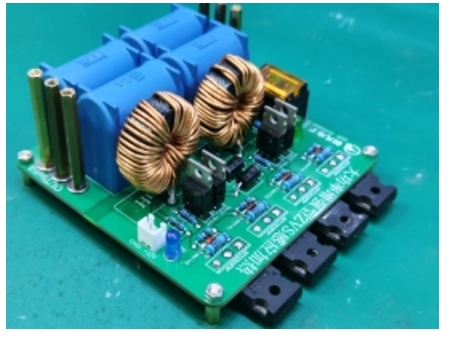

实物图：


二、核心参数说明

PCB设计图：


1. 功率与拓扑

  • 输出功率：最大 2500W，适配中大功率感应加热场景；

  • 拓扑结构：改进型 ZVS（零电压开关）拓扑，新增图腾驱动电路，提升开关管驱动能力，降低电阻热损耗；

  • 工作频率：适配感应加热典型频率范围（kHz 级），可通过线圈参数调整适配不同加热对象。

2. 硬件组成

  • 开关器件：4 颗 IRFP260N 场效应管（TO-247 封装），负责功率切换与能量输出；

  • 被动元件：100μH 电感、0.33μF/1600V 电容（MKPH 系列）、多规格电阻（10kΩ、220Ω、1kΩ 等），构成谐振与驱动回路；

  • 驱动与控制：包含图腾驱动三极管（TIP42C、TIP41C）、稳压二极管（1N4742）、肖特基二极管（FR307）等，保障驱动电路稳定性；

  • 接口与保护：配备接线端子、LED 状态指示，电路集成过流、过压防护设计（部分需外部配合）。

3. 适配性

  • 加热线圈：支持自定义铜质感应线圈，可根据加热对象（如金属件尺寸）调整线圈匝数与形状；

  • 加热头：适配专用感应加热头，拓展不同加热工艺（如钎焊、淬火）的应用场景。
