51单片机直流电机调速-PWM-普中开发板（proteus仿真+源程序）

更新时间：2026-09-21 21:36:52 大小：147K 上传用户：有理想666 查看TA发布的资源 标签：单片机直流电机 PWM调速 Proteus仿真普中开发板 下载积分：9分评价赚积分（如何评价?）打赏收藏评论(0) 举报

资料介绍

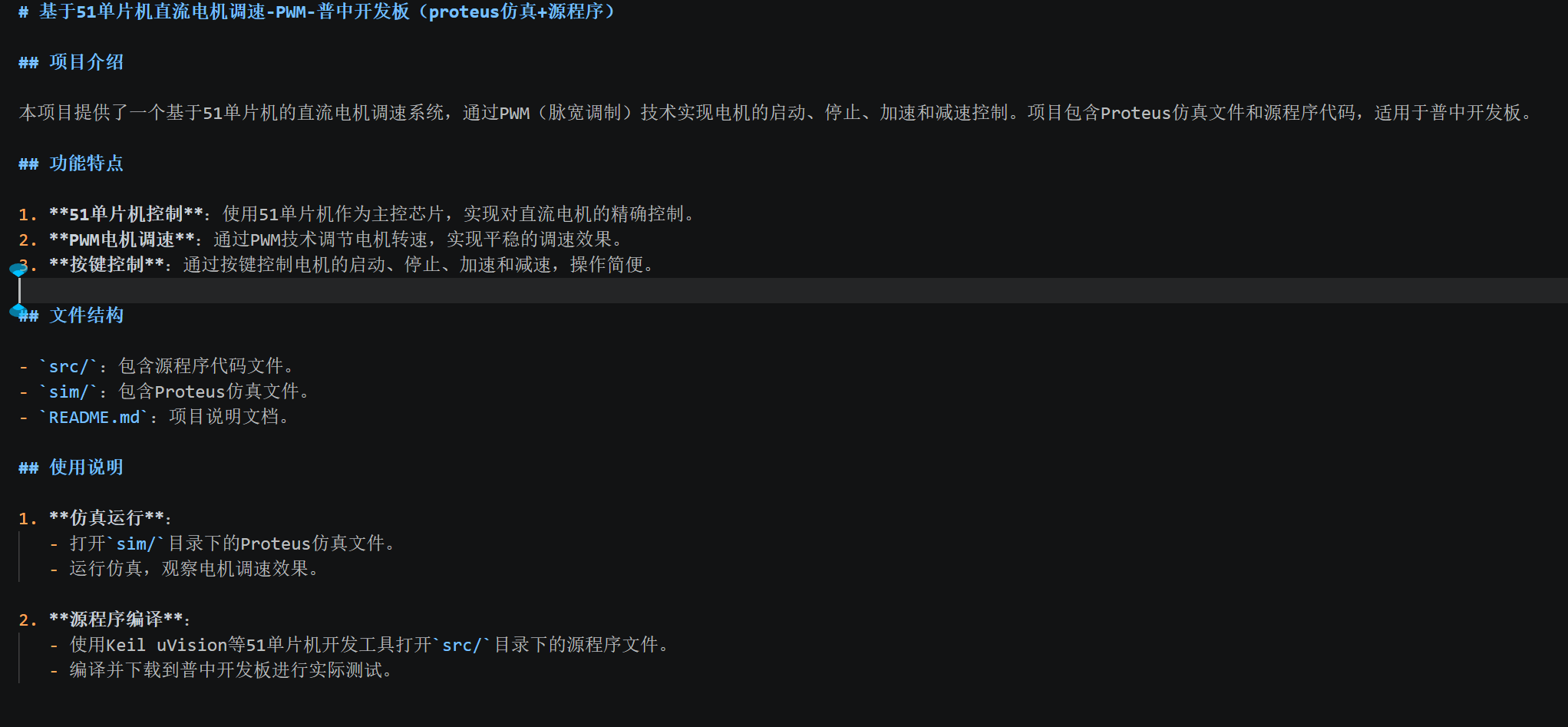

屏幕截图 2026-09-21 213033.png

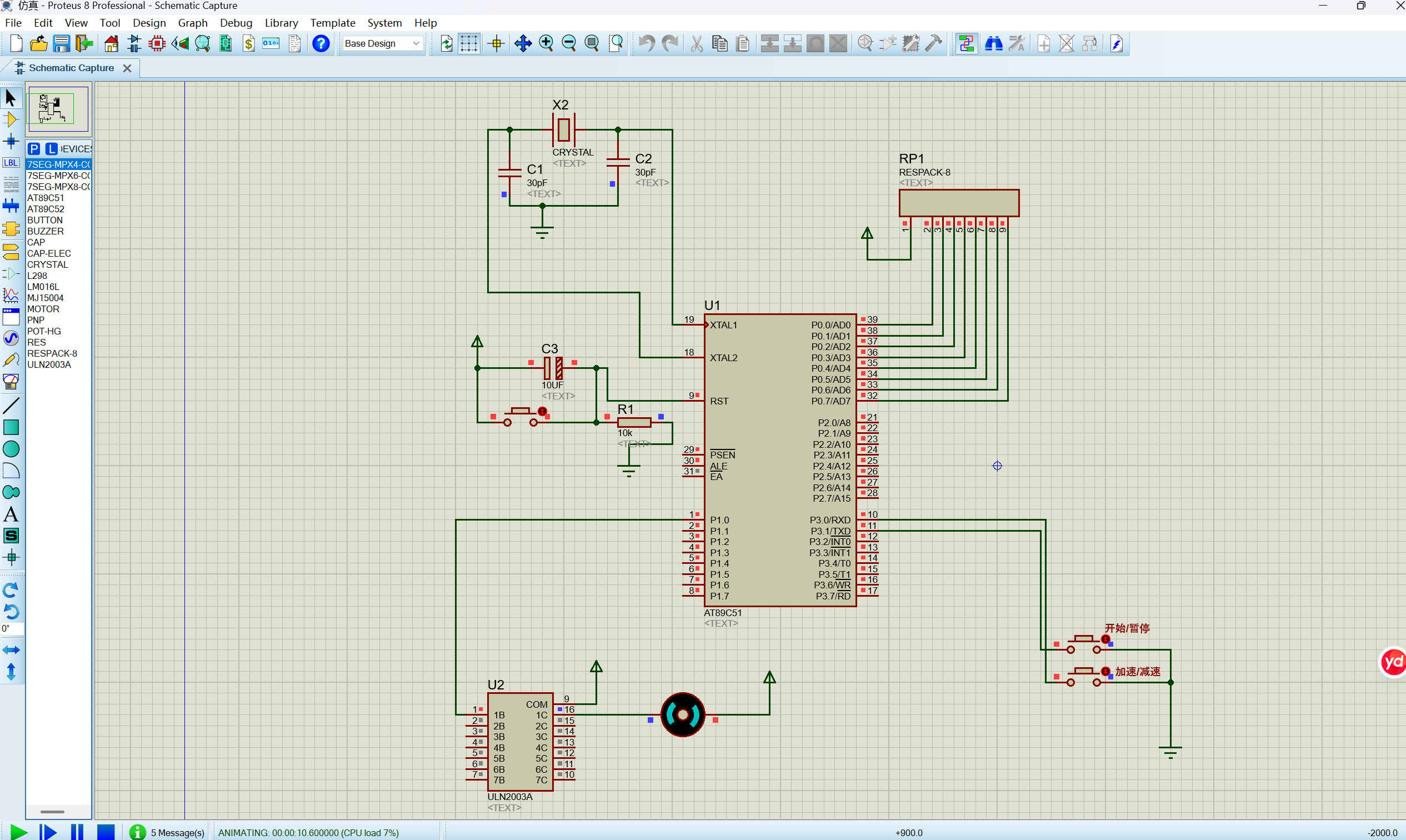

屏幕截图 2026-09-21 212723.png

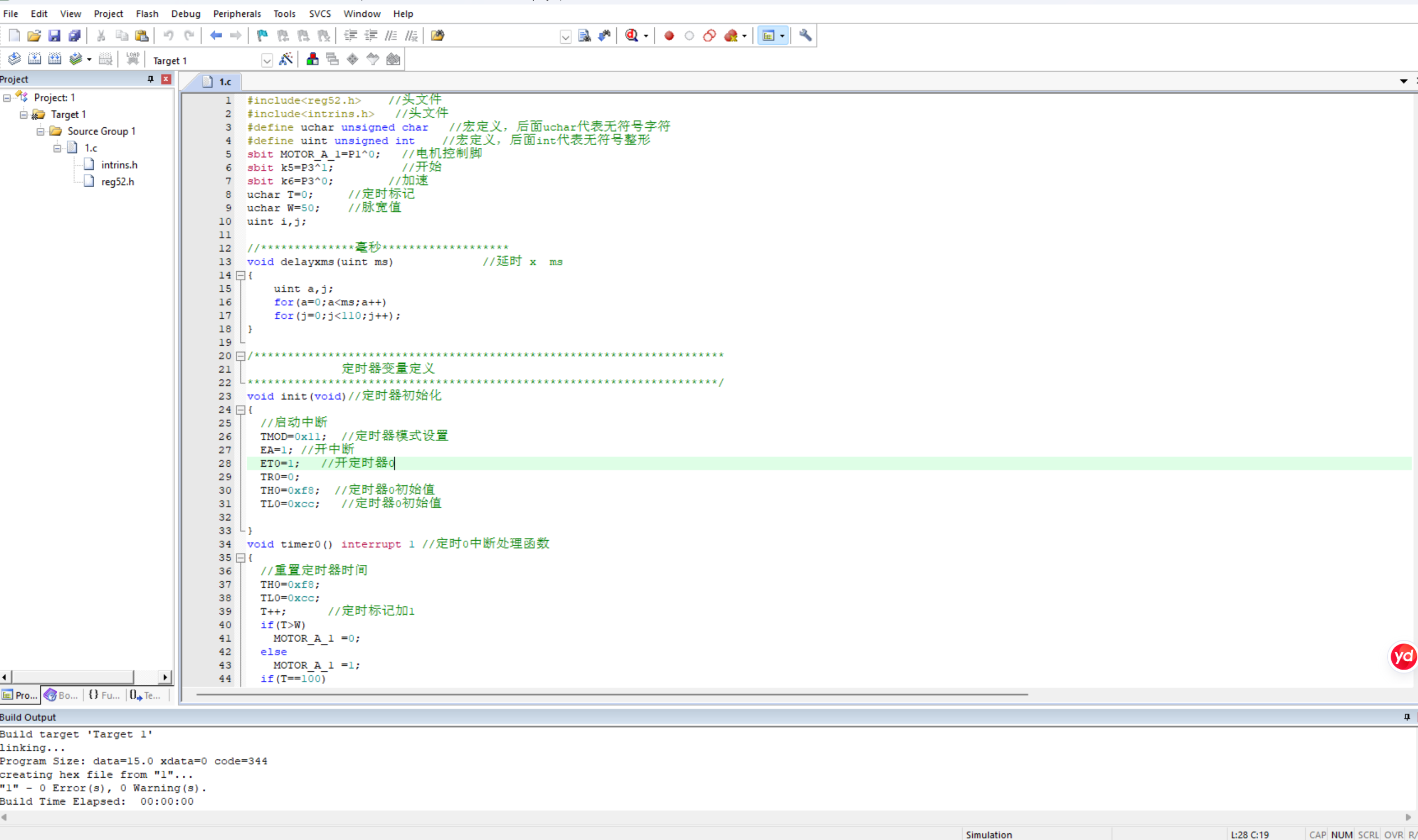

屏幕截图 2026-09-21 212842.png

基于 51 单片机直流电机 PWM 调速系统功能描述

本系统以 51 单片机为控制核心，依托普中开发板硬件资源，通过 PWM 脉冲宽度调制技术实现直流电机转速调节，配套 Proteus 仿真与 C 语言源程序，可完成电机启停、正反转、多级调速等基础控制，适合单片机课程设计使用。

PWM 调速核心功能：利用单片机定时器产生占空比可调的 PWM 方波，改变输出高电平时间，调节电机两端平均电压，以此控制电机转速。占空比越大，电机转速越高；占空比越小，转速越低，实现无级或多档位调速效果。
按键输入控制功能：外接独立按键，设置调速加、调速减、电机启停按键。按下对应按键，单片机修改 PWM 占空比参数，完成转速升高、转速降低，同时可以控制电机运行与停止，操作简单直观。
电机驱动控制功能：采用驱动芯片隔离单片机与直流电机，避免电机大电流损坏单片机 IO 口。支持电机正转、反转控制，通过更改 IO 输出电平切换电机转向，PWM 信号送入驱动管控制输出功率。
状态显示功能：利用开发板数码管或者 LED 指示灯，实时显示当前 PWM 占空比档位，直观反馈电机当前调速等级。LED 可同步指示电机运行状态，电机运转时指示灯点亮，停止时熄灭。
Proteus 仿真功能：仿真电路复刻普中开发板外设电路，包含单片机、按键、驱动模块、直流电机、显示器件。无需实物硬件，加载 hex 文件即可仿真运行，模拟按键调速、电机转动变化，验证程序逻辑是否正确。
程序与整体性能：源程序使用 C 语言编写，定时器中断生成 PWM，代码注释完整，方便二次修改。系统响应速度快，调速平稳，无明显抖动，能够满足课程设计的设计要求。

部分文件列表

文件名	大小
112.基于51单片机直流电机调速-PWM-普中开发板（proteus仿真+源程序）.zip	147K
