VL822+CH484M 四进四出 USB3.0 HUB项目

更新时间：2025-12-12 21:15:37 大小：41M 上传用户：mulanhk查看TA发布的资源 标签：vl822ch484musb3hub 下载积分：9分 评价赚积分 （如何评价?） 打赏 收藏 评论(0) 举报

资料介绍

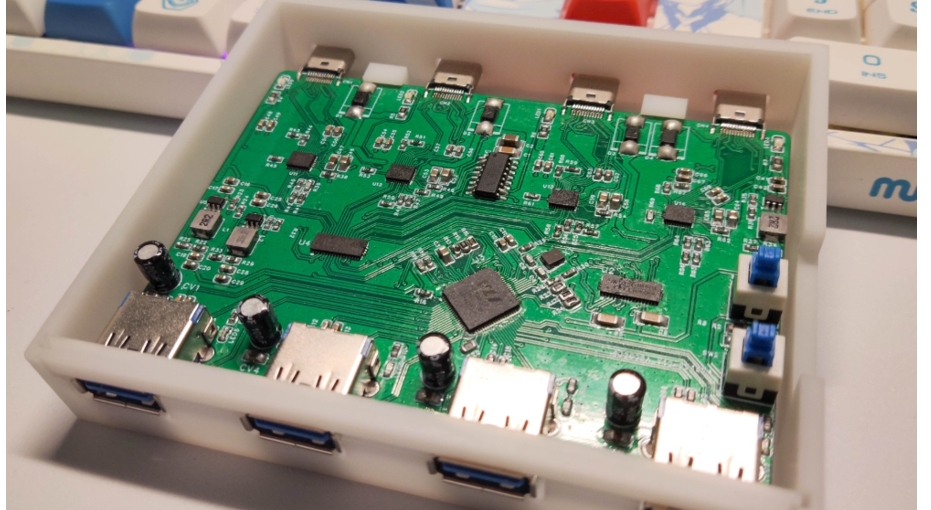

VL822+CH484M 四进四出 USB3.0 HUB（4-in-4-out USB3.0 HUB）项目总结

一、项目概况与核心定位

本项目是一款基于 VL822 USB3.0 HUB 控制器与 CH484M USB 切换芯片的开源四进四出 USB3.0 扩展器，遵循开源硬件协议，核心聚焦 “USB3.0 高速传输 + 四进四出灵活切换 + 双芯片协同稳定 + 全场景兼容”，专为桌面设备扩展、嵌入式系统 USB 端口扩展、多设备调试切换、办公 / 实验室 USB 接口扩容等场景设计。

它通过 VL822 实现 USB3.0 高速 HUB 功能，搭配 CH484M 完成四组输入与四组输出的灵活切换，解决传统 USB HUB“单输入多输出、无切换功能、传输速率瓶颈、兼容性差” 的痛点，同时支持 USB3.0 5Gbps 高速传输，向下兼容 USB2.0/1.1 设备，兼顾高速数据传输与多设备协同使用需求。

适用于电子办公用户（桌面多设备 USB 扩展）、电子工程师（多设备调试切换）、嵌入式开发者（项目 USB 端口扩展）、实验室场景（多仪器 USB 接口共享），是兼顾实用性、高速性与灵活性的开源 USB3.0 HUB 解决方案，硬件设计符合 USB3.0 信号规范，焊接难度适中，注重信号完整性与兼容性。


二、硬件系统解析

1. 核心硬件配置（按功能模块分类）

（1）核心控制与切换模块

  • USB3.0 HUB 控制器：VL822-Q7（VL822 系列主流型号），核心特性：

    • 传输速率：支持 USB3.0 SuperSpeed 5Gbps，向下兼容 USB2.0       Full-Speed（12Mbps）、Low-Speed（1.5Mbps）；

    • 端口扩展：单芯片支持多端口扩展，配合 CH484M 实现 “四进四出” 架构，支持多设备同时连接与数据并发传输；

    • 兼容性：兼容 USB-IF 规范，支持 USB BC1.2 充电协议（部分端口可配置充电模式），适配硬盘、U 盘、打印机、摄像头等各类 USB 设备；

  • USB 切换芯片：CH484M（4×4 USB2.0/3.0 切换器），核心特性：

    • 切换功能：实现 4 路 USB 输入与 4       路 USB 输出的灵活切换，支持手动按键切换或硬件逻辑自动切换（取决于项目设计）；


部分文件列表

文件名 大小
VL822+CH484M_四进四出_USB3.0_HUB（4-in-4-out_USB3.0_HUB）项目.zip 41M
