杰理 AC7916A 蓝牙音频核心板项目总结

更新时间：2025-12-12 21:21:38 大小：25M 上传用户：mulanhk查看TA发布的资源 标签：ac7916a蓝牙音频 下载积分：9分 评价赚积分 （如何评价?） 打赏 收藏 评论(0) 举报

资料介绍

杰理 AC7916A 蓝牙音频核心板（Jieli AC7916A Bluetooth Audio Core Board）项目总结

一、项目概况与核心定位

本项目是一款基于杰理 AC7916A 高集成蓝牙音频 SoC 的开源核心板，遵循开源硬件协议，核心聚焦 “蓝牙 5.0 + 音频处理一体化 + 低功耗 + 高拓展性”，专为蓝牙音箱、蓝牙耳机、音频转接器、智能音频终端等设备的原型开发与二次开发设计。

杰理 AC7916A 作为高集成度蓝牙音频 SoC，内置蓝牙射频、音频解码、MCU 核心、DAC/ADC 等功能，解决传统蓝牙音频方案 “元器件分散、开发门槛高、功耗控制难、兼容性差” 的痛点。适用于电子 DIY 爱好者（打造个性化蓝牙音频设备）、电子信息工程 / 声学工程等专业学生（蓝牙音频课程设计、嵌入式音频项目）、智能硬件开发者（蓝牙音频产品原型验证），是兼顾低开发成本、高集成度与实用性能的开源蓝牙音频核心板方案，硬件设计精简、焊接难度低，支持快速复刻与功能拓展。

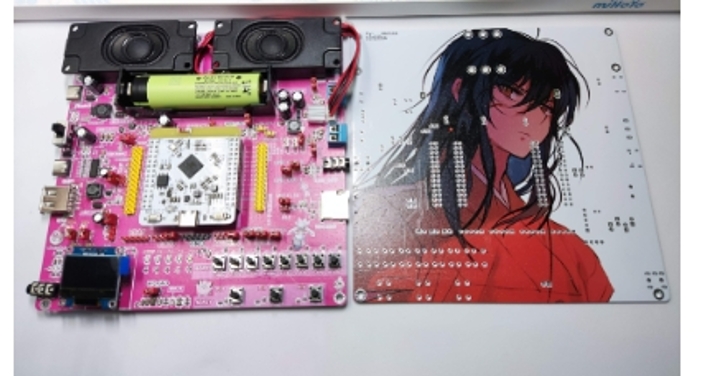

PixPin_2025-12-12_21-20-57.jpgPixPin_2025-12-12_21-21-04.jpgPixPin_2025-12-12_21-21-11.jpg

二、硬件系统解析

1. 核心硬件配置（按功能模块分类）

（1）核心控制与蓝牙音频模块

  • 主控 SoC：杰理 AC7916A（蓝牙音频专用 SoC），核心特性：

    • 蓝牙版本：支持 BLE 5.0+ 双模通信，兼容经典蓝牙（BR/EDR）与 BLE，支持 A2DP（蓝牙音频传输）、AVRCP（音频远程控制）、HFP（免提通话）、SPP（串口通信）等主流音频协议；

    • 音频处理：内置 16 位 DAC（失真率≤0.1%）、12 位 ADC，支持       MP3、WAV、AAC、SBC 等主流音频格式硬件解码，采样率 8kHz-48kHz，音质清晰自然；

    • 内置资源：集成 32 位 MCU（主频≤48MHz）、64KB RAM、1MB Flash（部分型号支持外挂 Flash 扩展至 8MB），无需额外 MCU 即可实现蓝牙配对、音频控制、外设驱动等功能；

    • 低功耗：支持蓝牙休眠模式（功耗≤5μA），适配锂电池供电的便携场景；

  • 蓝牙天线：PCB 内置倒 F 型蓝牙天线（阻抗 50Ω，通信距离≤10 米空旷环境），预留 SMA 接口（可选外接外置天线）

部分文件列表

文件名 大小
杰理_AC7916A_蓝牙音频核心板项目总结.zip 25M
