Multisim的超外差式收音机仿真电路
资料介绍
基于Multisim的超外差式收音机仿真电路功能描述
本超外差式收音机电路基于Multisim平台搭建仿真，采用经典超外差接收架构，主要由高频输入调谐、混频、中频放大、检波、低频功放等模块组成。电路结构成熟、工作稳定，能够完成无线电信号接收、变频、解调与音频播放全过程，完整还原传统AM收音机工作原理，整体仿真效果真实可靠。具体功能如下：
1. 选频接收功能：通过LC调谐回路对空间高频调幅信号进行筛选，可选择特定频率的广播信号，滤除多余杂波与干扰信号，实现目标电台的精准接收，具备良好的频率选择特性。
2. 超外差变频功能：利用本机振荡电路与输入高频信号进行混频处理，将高频载波统一转换为固定中频信号，降低后续电路处理难度，大幅提升收音机接收灵敏度与抗干扰能力，是超外差结构的核心优势。
3. 信号放大与检波解调功能：中频放大电路对中频微弱信号进行稳定增益放大，保证信号强度充足；再通过二极管检波电路滤除高频载波，解调出原始低频音频信号，实现音频信号的有效还原。

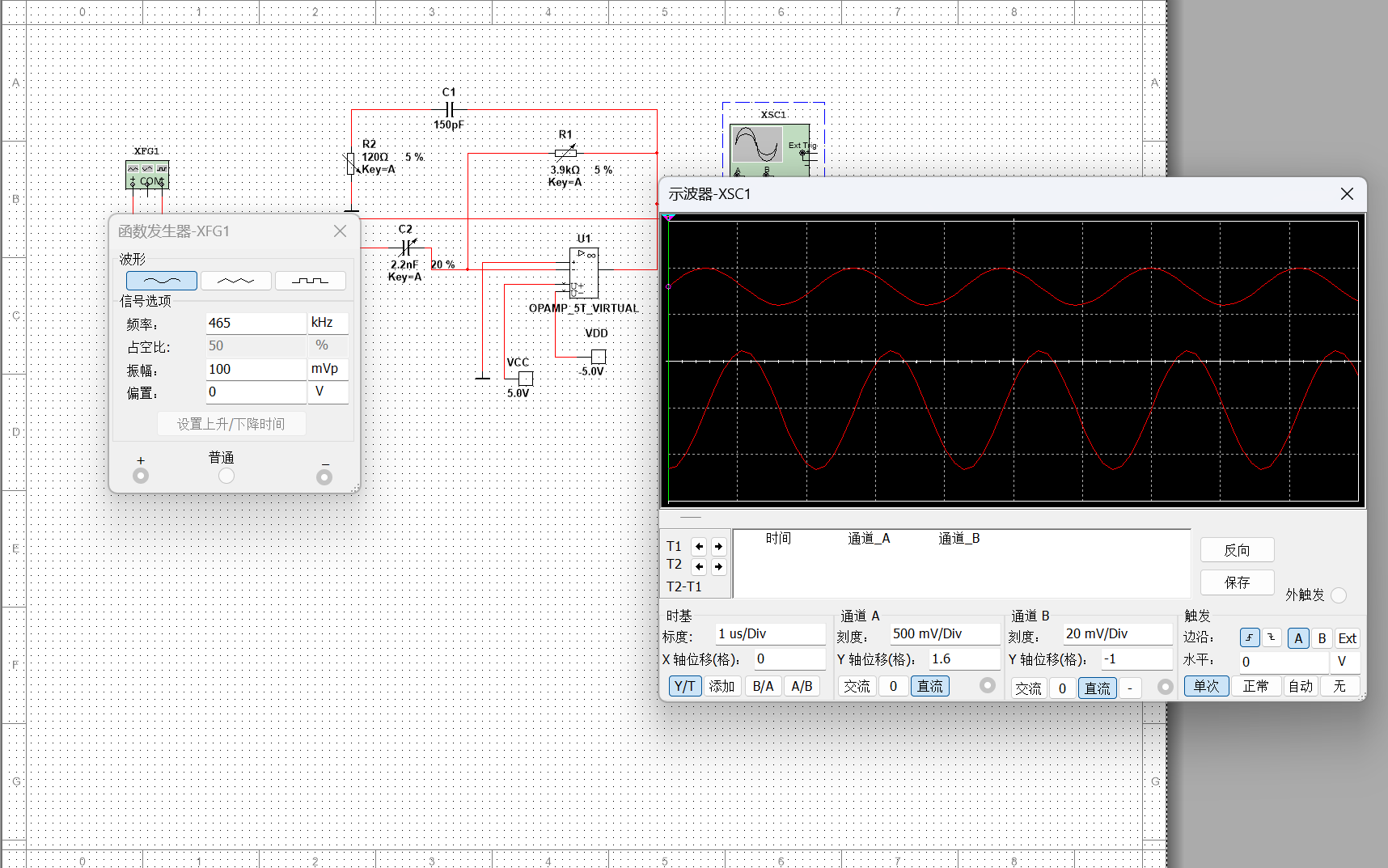

4. 音频输出与仿真验证功能：低频功率放大电路对解调后的音频信号进行功率放大，驱动扬声器输出清晰声音。Multisim仿真可实时观测各级波形变化，验证电路各级工作状态，仿真运行稳定，无明显失真，完整实现调幅广播接收与播放功能。
部分文件列表
| 文件名 | 大小 |
| 67.基于Multisim的超外差式收音机Multisim仿真电路.zip | 5M |
