5.00元数电交通灯 Multisim 13.0 仿真程序（30-5-20）
资料介绍

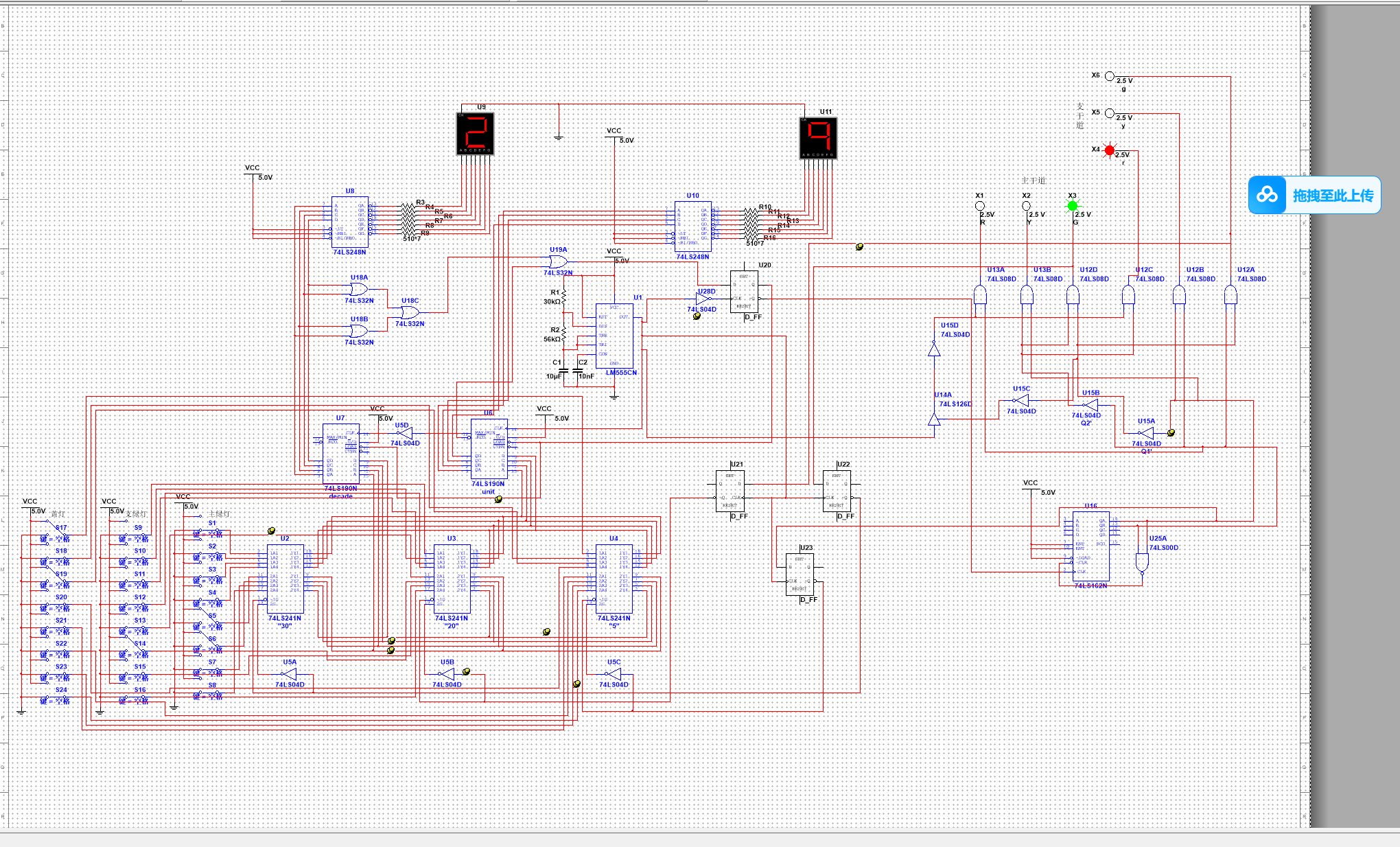

数电交通灯 Multisim 13.0 仿真程序（30-5-20）
数电交通灯 Multisim 13.0 仿真程序（30-5-20）功能分点描述
1. 精准时序控制功能
采用 "主干道 30 秒绿灯 + 5 秒黄灯过渡、支路 20 秒绿灯 + 5 秒黄灯过渡" 的不对称时序配置，适应主干道车流量大的实际交通需求
通过 555 定时器产生 1Hz 标准时钟信号，驱动 74LS160/163 同步计数器实现秒级精准计时，确保各灯态切换时间误差小于 0.1 秒
状态机采用四状态循环机制：东西绿 / 南北红 (30s)→东西黄 / 南北红 (5s)→东西红 / 南北绿 (20s)→东西红 / 南北黄 (5s)，循环往复
2. 数码管倒计时显示功能
配备两位共阴极七段数码管，通过 74LS48 译码器驱动，实现 0-99 秒倒计时动态显示
倒计时数值与交通灯状态严格同步，绿灯阶段显示剩余通行时间，黄灯阶段显示 5 秒过渡倒计时，红灯阶段同步显示对向绿灯剩余时间
采用动态扫描技术，有效降低硬件资源消耗，显示清晰无闪烁
3. 状态互锁与安全保障
设计硬件逻辑互锁电路，绝对禁止东西与南北方向同时亮绿灯，从物理层面消除交通冲突风险
黄灯亮启期间，对应方向红灯按 1Hz 频率闪烁警示，提醒驾驶员准备停车
上电自动复位功能，系统启动后自动进入初始状态，避免乱码或异常状态输出

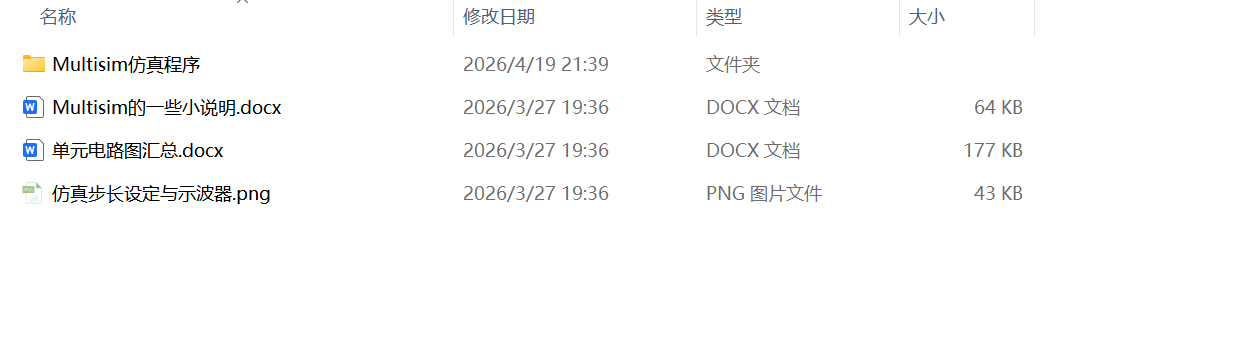

部分文件列表
| 文件名 | 大小 |
| 54.数电交通灯_Multisim_13.0_仿真程序（30-5-20）.zip | 2M |
