瑞萨R7F0C807无线充电发送器设计

无线充电技术：

无线充电技术是继WiFi和Bluetooth之后的又一项有关生活方式的技术成就。借助于无线充电技术，人们可以对移动设备进行充电时，摆脱整理线缆的烦恼，只要将移动设备轻轻的放在无线充电发射器上，即可实现充电。

无线充电技术的根本原理：利用电磁感应原理进行充电，类似于变压器；在发送端和接收端各有一个线圈，发送端线圈连接有线电源产生电磁信号，接收线圈感受发送端的电磁信号从而产生电流提供给负载使用。

瑞萨R7F0C807微控制器采用了RL78内核，在该类产品上同时实现了高速处理性能与最低的功耗，并且拥有一系列低引脚数的广阔产品阵容，适用于消费产品应用。高精度±2%片上振荡器（TA = 0 + 40℃）使CPU运行达到20 MHz成为可能，同时内置了可选上电复位和看门狗定时器等功能，有助于系统实现更紧凑的尺寸和低功耗，使整个系统搭建成本更低。此外，R7F0C807内置实时输出控制电路，通过定时器的PWM输出方式可以同时实现8通道输出。有助于客户进行无刷直流电机控制和步进电机控制（同一时间控制两个）开发。R7F0C807具有20个引脚的SSOP和SOP封装，以及4 KB至8 KB的闪存阵容，更适合于小型家用电器以及通用消费产品应用。

本设计采用瑞萨16-bit MCU R7F0C807(20引脚，20MHz主频)，利用TAU(定时器)、AD转换器、I/O等模块实现智能无线电力传送功能

特点：

智能电路传送

待机低功耗

过流保护

过温保护

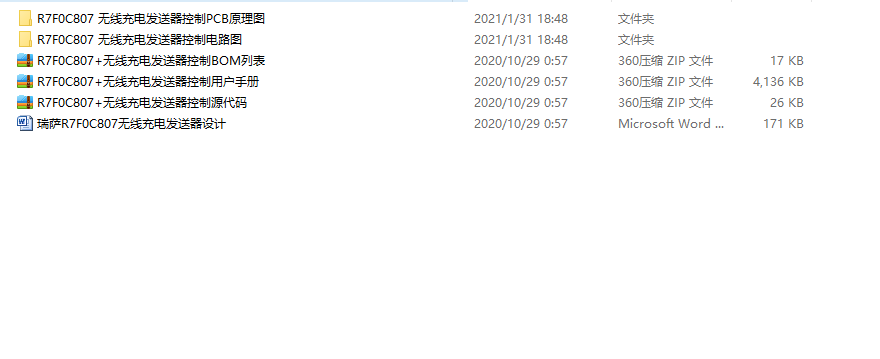

部分文件列表
