AD9851扫描仪FPGA设计方案Verilog逻辑源码Quartus工程文件+设计说明文档资料

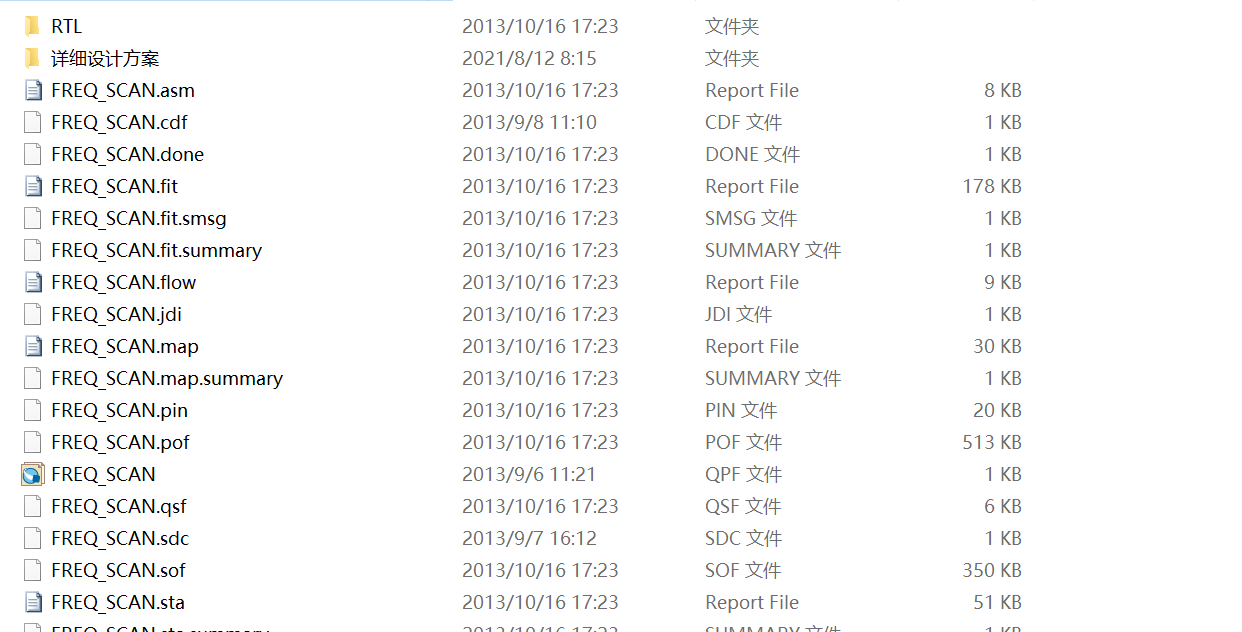

硬件需求：

1、 AD9851模块。

2、 扩展板2号一个。

3、 可以插AD9851模块和块展板2号的FPGA核心板一个。

设计规格：

4、 可以选择扫频输出，固定频率输出。

5、 固定频率输出要求输入频率固定。

6、 扫频输出要求输入扫频范围、频率步进值。

7、 固定频率最大输出为40Mhz，步进为100KHZ，要求频率输入位宽为12bit，最大输入为0Xfff，代表40Mhz。

8、 扫描时间要求<=2S。

AD9851特性：

1、

2、 相位通过W0的高5bit控制，精度为360/32=11.25度。

3、 频率通过频率控制字控制，32bit数值。

100Khz 控制字为 0.1Mhz*2的32次方/180Mhz = 2,386,092（16进制 24 68AC）

1Mhz  控制字为  1Mhz*2的32次方/180Mhz =23,860,929（16进制16C 16C1）

40Mhz 控制字为  40Mhz*2的32次方/180Mhz = 954,437,176（16进制 38E3 8E38）

4、 AD9851复位时序：

module FREQ_SCAN (

//input

input                    sys_clk        ,

input                    sys_rst_n      ,

input       [3:0]        key_row        ,

output wire [3:0]        key_col        ,

input                    scan_mod       ,       // use switch 0 , 0 is input freq, 1 is scan freq

input                    scan_freq_step_set  ,  // use switch 1 , 1 is set freq step

input                    scan_freq_bound_set ,  // use switch 1 , 1 is set scan freq

input                    scan_freq_bound_sel ,  // use switch 2 , 0 is min freq, 1 is max freq

input                    key_is_done    ,       // use key is ok, 0 is active

input                    key_rst_req    ,       // use key clear, 0 is active

//output

output reg               ad9851_w_clk   ,

output reg               ad9851_fq_up   ,

output reg               ad9851_reset   ,

output reg  [7:0]        ad9851_data

);

//reg define

reg    [25:0]            clk_cnt                     ;

reg                      key_is_done_dly1            ;

reg                      scan_freq_step_set_dly1     ;

reg                      scan_freq_bound_set_dly1    ;

reg                      scan_freq_bound_sel_dly1    ;

reg    [7:0]             reset_cnt0          ;

reg    [7:0]             write_cnt           ;

reg    [31:0]            key_input_lock      ;

reg    [31:0]            ctrl_word           ;

reg    [31:0]            scan_freq_ctrl_word ;

reg    [31:0]            scan_freq_mi
