基于51单片机BLDC无刷直流电机设计
资料介绍
基于 51 单片机的 BLDC 无刷直流电机控制系统功能描述
1. 核心驱动与转速控制功能
系统以 51 单片机（STC89C52）为控制核心，采用六步换相法驱动 BLDC 电机，通过霍尔传感器采集转子位置信号，单片机根据霍尔信号输出 PWM 波控制三相桥式驱动电路（如 IR2104），实现电机换相和转速调节。支持 0~3000r/min 宽范围调速，调速精度≤±50r/min；设计 2 个调速按键，短按逐档调整占空比（5%~95%），长按实现快速加减速，转速实时闭环反馈，避免空载 / 负载转速偏差过大。
2. 运行状态监测与保护功能
通过 ADC 采集电机母线电流、电压，实时监测过流、欠压、过压等异常状态：过流（＞2A）或欠压（＜12V）时，单片机立即切断驱动信号并停机；配备 LCD1602 显示电机转速、电流、运行模式（正转 / 反转 / 制动），正反转可通过独立按键一键切换，制动采用能耗制动方式，响应时间≤50ms，保障电机安全。
3. 仿真与调试适配功能

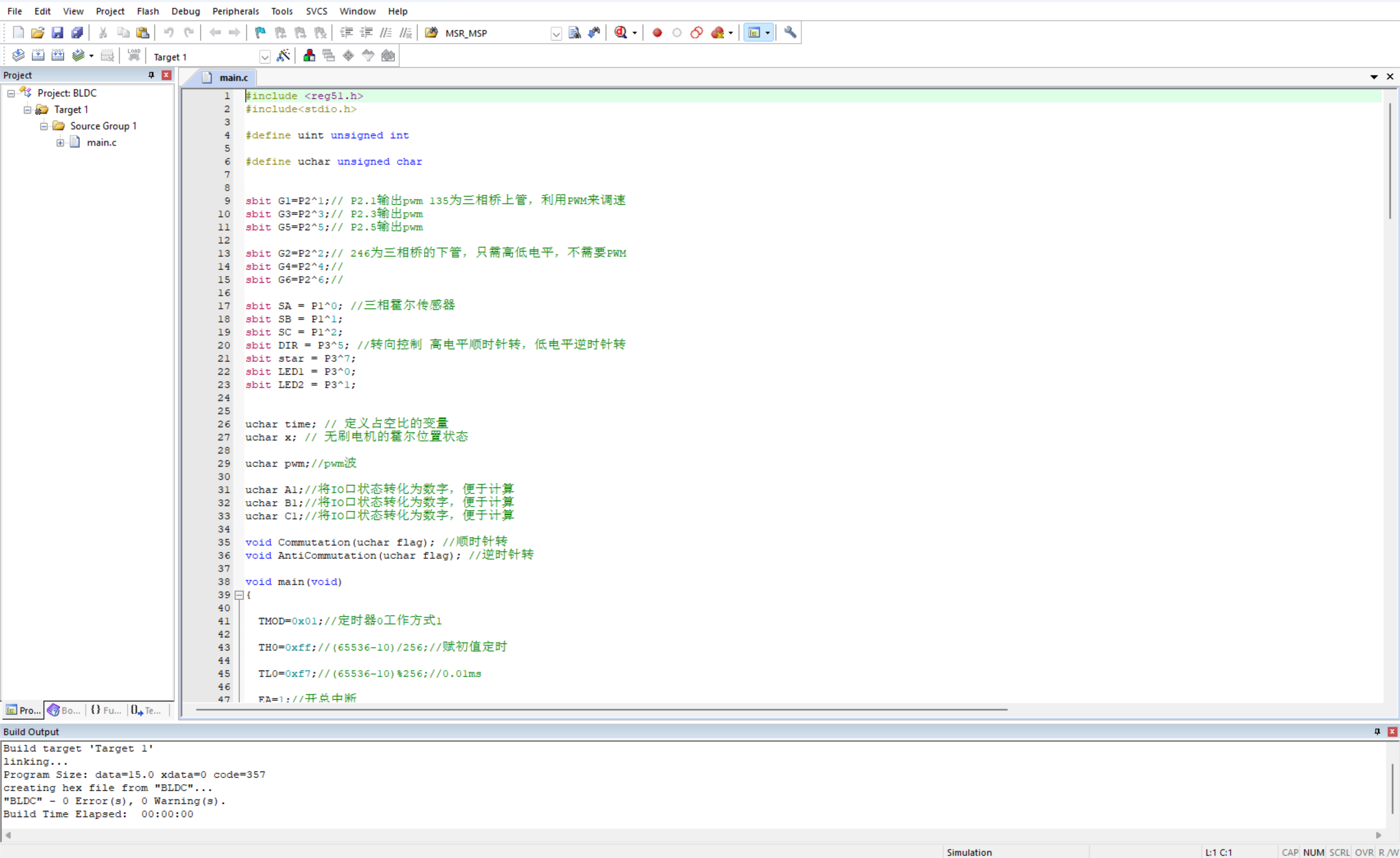

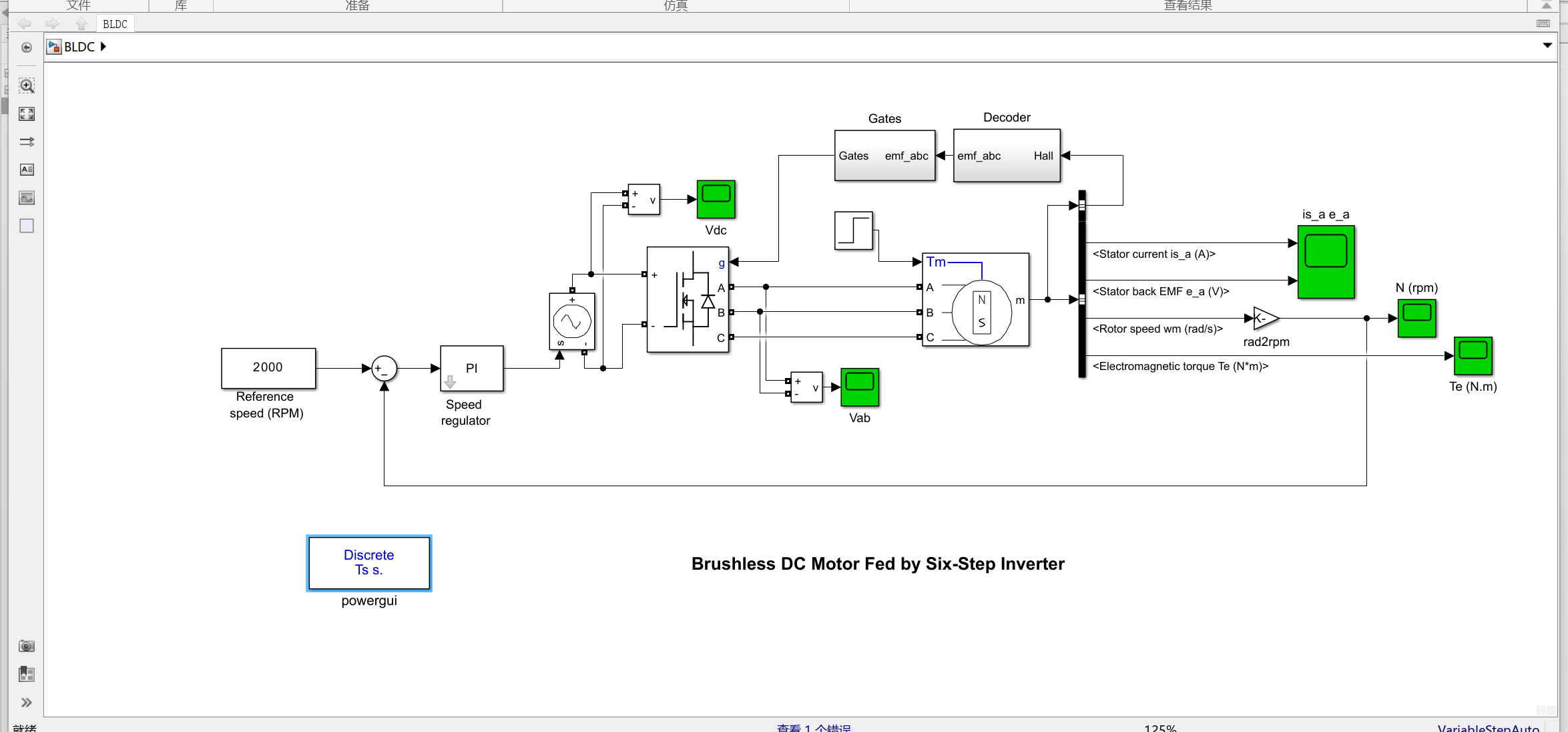

兼容 Proteus 仿真环境，仿真电路包含 51 单片机最小系统、BLDC 电机模型、霍尔传感器模块、驱动电路、显示模块，可模拟电机正反转、调速、故障保护等核心逻辑。软件加入霍尔信号防抖算法，消除信号干扰导致的换相错误；代码模块化设计，换相逻辑、PWM 生成、故障检测分函数实现，便于调试和参数优化（如换相时序、保护阈值）。
4. 稳定性与功耗优化
硬件加入续流二极管和吸收电路，抑制驱动电路尖峰电压；单片机在电机稳态运行时进入空闲低功耗模式，仅保留中断响应，降低系统功耗。仿真中可实时观测 PWM 波占空比、霍尔信号、电机转速曲线，便于定位换相卡顿、转速不稳等问题，提升调试效率。
部分文件列表
| 文件名 | 大小 |
| 78.基于51单片机BLDC无刷直流电机设计.zip | 113K |
