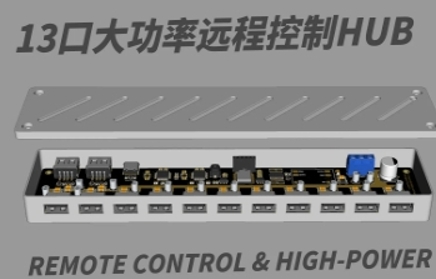

13 口大功率远程控制 HUB 项目

更新时间：2025-11-18 14:25:55 大小：38M 上传用户：mulanhk查看TA发布的资源 标签：远程控制 下载积分：9分 评价赚积分 （如何评价?） 打赏 收藏 评论(0) 举报

资料介绍

13 口大功率远程控制 HUB 项目文档

一、项目简介

本项目是一款基于 ESP32-S3 与 FE2.1 芯片的开源 USB 2.0 HUB，属于 “星火计划 2025” 项目，遵循 MIT License 协议。它集成 13 个 USB 2.0 Type-A 端口，支持 5V20A 大功率供电、单端口远程开关控制与家庭自动化（HA）接入，旨在解决多设备集中供电、远程管控的痛点，适用于嵌入式开发、家庭自动化、多设备集中管理等场景，是商业大功率 HUB 的高性价比开源替代方案。


二、硬件系统解析


1. 核心模块组成

  • HUB 数据传输单元：采用两片 FE2.1 芯片级联，实现 13 口 USB 2.0 数据扩展，保障设备间数据传输稳定性；

  • 电源管理单元：

    • 主电源模块：NAK12920（别名 PW22ASAB），支持 5V20A 总功率输出，为 13 个 USB 端口提供集中供电；

    • 限流保护：每个 USB 端口配备 SY6280AAC 限流开关（单口限流 2A），具备短路、过温、过流、浪涌保护功能；

  • 控制单元：ESP-SP-01F 主控芯片，搭配 TCA9555 拓展 13 个 IO 口，实现每个      USB 端口的电源独立控制；

  • 结构设计：PCB 采用多层板工艺，支持散热优化，建议模块倒置安装（不加盖顶壳）以利降压模块散热。

2. 硬件参数与防护



三、功能与技术指标

1. 核心功能

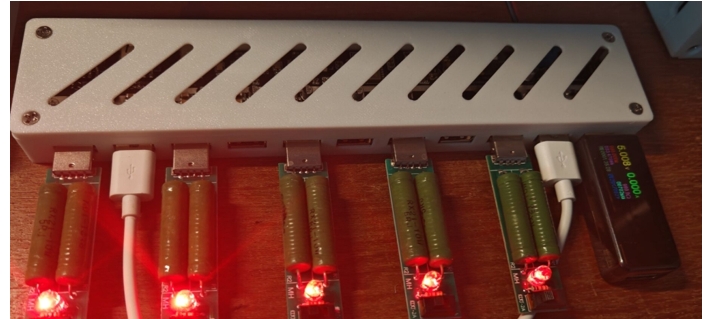

  • 大功率供电：总功率 5V20A，单口最大 2A，可同时为多台高功耗设备（如开发板、屏幕）供电；

  • 远程控制：支持单 USB 端口电源开关与总电源开关，具备断电记忆功能（恢复断电前端口状态）；

  • 家庭自动化：通过 ESPHome 接入 Home Assistant（HA），实现远程控制、场景联动（如定时开关、设备联动）；

  • 硬件防护：所有 USB 端口集成短路、过温、过流、浪涌保护，降低设备损坏风险。

2. 技术兼容性

  • 供电输入：兼容 12V 或 5V 工业开关电源，也可搭配 CPS 模块（如 460W、750W）实现高性价比供电；

  • 设备兼容：支持所有 USB 2.0 设备（如开发板、存储设备、外设），数据传输速率符合 USB      2.0 标准；

  • 自动化生态：无缝接入 Home Assistant 生态，可与其他智能设备（如传感器、灯具）联动。


部分文件列表

文件名 大小
13_口大功率远程控制_HUB_项目.zip 38M
