51单片机电子称仿真HX711传感器原理图1602显示proteus电子设计

更新时间：2026-08-28 21:48:56 大小：388K 上传用户：有理想666查看TA发布的资源 标签：51单片机hx711传感器原理图 下载积分：9分 评价赚积分 （如何评价?） 打赏 收藏 评论(0) 举报

资料介绍

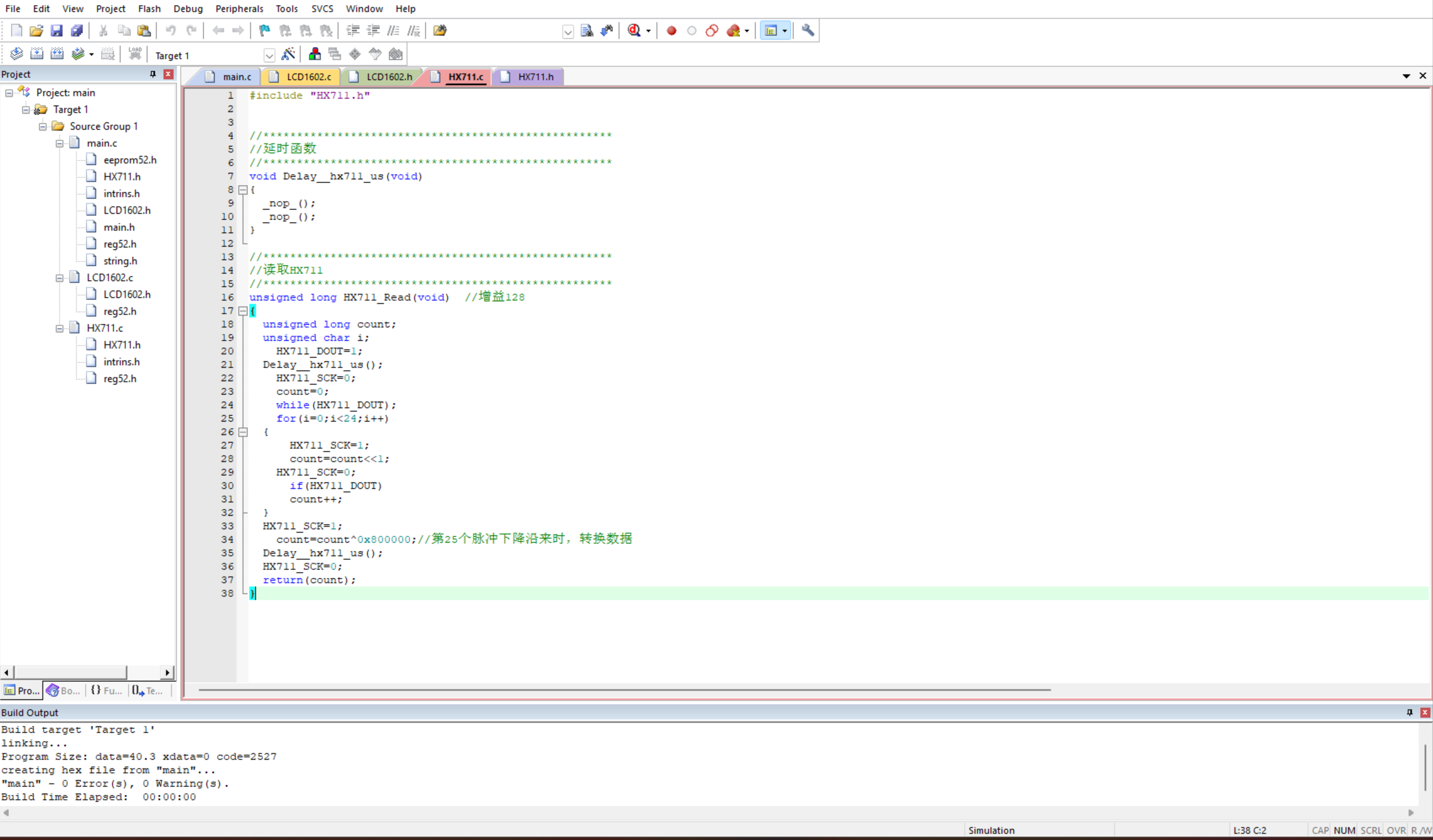

屏幕截图 2026-08-28 193757.png

屏幕截图 2026-08-28 192313.png

屏幕截图 2026-08-28 192227.png

屏幕截图 2026-08-28 193737.png

基于51单片机的电子秤仿真设计是一个典型的嵌入式系统项目，其核心功能围绕**重量采集、数据处理、人机交互与系统报警**展开。以下是基于Proteus仿真环境的功能描述：


### 1. 高精度数据采集与信号调理


系统采用**HX711**作为核心模数转换芯片。该芯片是一款专为称重设计的**24位A/D转换器**，集成了低噪声可编程增益放大器（PGA）。它直接与电阻应变式称重传感器相连，将传感器输出的毫伏级微弱差分信号放大并转换为高精度的数字量，有效抑制了共模干扰，确保了称重数据的稳定性和分辨率，称重范围通常可达0~10Kg，精度能控制在克级甚至更高。


### 2. 核心处理与逻辑控制


**51单片机**（如AT89C51/STC89C52）作为系统的主控核心，负责接收HX711传输的数字重量信号，并执行所有数据运算与逻辑判断。其核心算法包括：

- **重量计算**：将HX711读取的原始数值经过滤波和单位换算，转化为实际的重量值（克或千克）。

- **金额运算**：配合矩阵键盘输入的单价，自动计算当前货物的总价（总价 = 重量 × 单价），并处理金额的累加与清零。


### 3. 多功能交互与状态管理


系统通过**4x4矩阵键盘**和**LCD1602液晶显示屏**构建了完善的人机交互界面：

- **键盘功能**：支持数字输入（设置单价）、去皮、重量校准、计价以及数据清除等操作。

- **显示界面**：LCD1602屏幕实时、分区域显示当前的**重量**、**单价**以及计算出的**总价**，部分设计开机还有“Welcome to Use”提示画面。

- **去皮与校准**：支持一键去皮，即扣除容器重量并置零；同时具备软件校准功能，允许用户通过按键微调系数以修正误差。


### 4. 安全报警与异常处理


为了提升系统的安全性，仿真设计了报警机制：

- **超重报警**：当称重值超出设定量程（如>10Kg）时，系统会触发蜂鸣器鸣叫，同时红色LED指示灯闪烁，并在LCD上显示“-.–”或错误提示。

- **量程溢出保护**：当计算的总价超出显示上限（如999.99元）时，屏幕同样会给出超限提示，防止显示数据溢出
