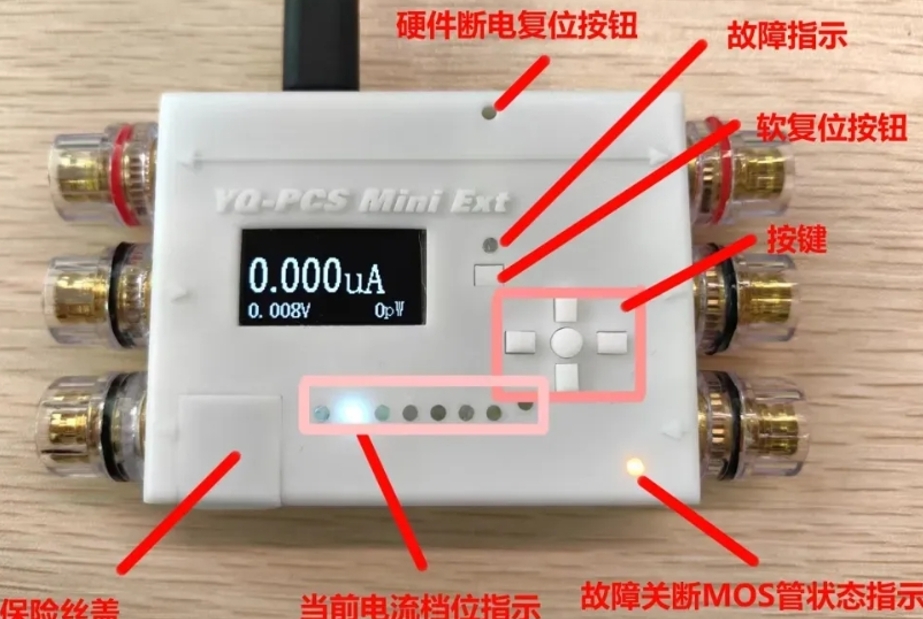

YQ-PCSMini 微型高精度电流表项目文档

一、项目简介

本项目是一款基于 STM32F103 与 INA226 的开源微型高精度电流表，遵循开源硬件协议，复刻成本低且体积小巧，核心聚焦 “高精度电流测量 + 便携使用” 需求。它专为电子 DIY 调试、低功耗设备电流检测、电源模块测试等场景设计，相比传统台式电流表更轻便，相比普通万用表的电流档精度更高，是电子爱好者、硬件开发者的实用测试工具，同时支持数据可视化与拓展功能，兼顾实用性与学习价值。


二、硬件系统解析


1. 核心模块组成

  • 主控单元：采用 STM32F103C8T6 单片机，具备充足 IO 口与算力，承担电流数据采集、处理、显示控制与通信传输等核心任务，支持多协议拓展，适配复杂测量逻辑。

  • 电流采样模块：核心为 INA226 高精度电流采样芯片，内置 16 位 ADC，支持宽量程电流测量，配合高精度采样电阻（可选不同规格适配不同量程），实现低功耗、高精度的电流检测，采样误差极小。

  • 显示模块：配备小型 OLED 屏幕（如 0.96 寸 I2C 接口），分辨率 128×64，可实时显示电流值、测量单位、量程档位等信息，屏幕亮度可调，适配不同使用环境。

  • 电源与接口模块：

    • 供电方式：支持 USB-Type-C 接口供电（5V 输入），兼容充电宝、电脑 USB 口，满足便携使用需求；

    • 测量接口：采用高精度接线端子，支持正负极接入，适配不同线径的测试导线；

2. 硬件关键特性

  • 采样精度保障：INA226 芯片支持可编程转换时间与平均次数，配合低温漂采样电阻，降低环境温度对测量精度的影响；

  • 防护设计：集成过流保护电路与反接保护电路，避免测试时因接线错误损坏设备；

  • 兼容性强：支持不同量程配置（通过更换采样电阻实现），可适配 μA 级低功耗测量与 mA 级常规测量场景。

三、功能与技术指标

1. 核心功能

  • 高精度电流测量：支持直流电流测量，量程可通过硬件配置（更换采样电阻）或软件设置调整，满足不同精度需求；

  • 实时数据显示：OLED 屏幕直观显示电流值（支持科学计数法与常规计数法切换）、测量单位（μA/mA/A）、电池电量（若内置锂电池）等信息
