低功耗音乐频谱时钟（Low-Power Music Spectrum Clock）项目总结

一、项目概况与核心定位

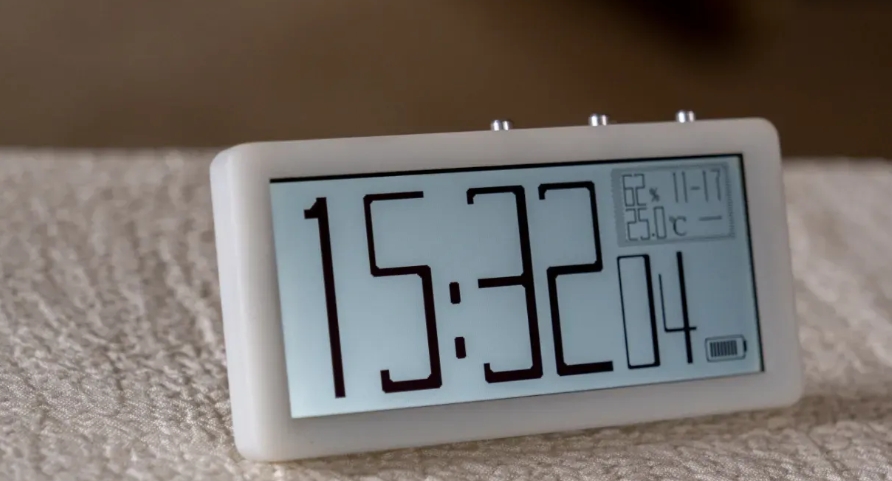

本项目是一款基于 N32L403（ARM Cortex-M4F）主控的开源低功耗音乐频谱时钟，核心亮点是 “低功耗设计 + 多功能融合”，以 2.9 寸单色全反射屏为显示核心，集成 “时钟计时 + 音乐频谱可视化 + 温湿度检测” 三大核心功能，元器件选型精简、焊接难度低，适配桌面摆件、电子 DIY 学习、低功耗嵌入式开发实训等场景，是兼顾实用性、节能性与学习价值的开源硬件方案。


二、硬件系统解析

1. 核心硬件配置（按功能模块分类）

（1）主控与运算核心

  • 主控芯片：N32L403KBQ7（M4F 内核，64MHz 主频），内置 128K Flash、24K SRAM，支持 ARM-DSP 库加速 FFT（快速傅里叶变换）运算，专为低功耗场景优化 ——STOP2 模式功耗仅数微安，12us 快速唤醒，平衡算力与节能需求；

  • 关键特性：通过 GPIO 精准控制外设电源开关，低功耗模式下切断非必要模块供电，最大化续航能力。

（2）显示与传感模块

  • 显示屏幕：2.9 寸单色全反射屏（ST7305 驱动，384×168 分辨率），无背光设计（依赖环境光可视），静态电流仅 19uA（1Hz 刷新率）/560uA（51Hz 刷新率），兼顾低功耗与可视性；

  • 传感器组件：

    • SHT40 温湿度传感器：±0.2℃温度精度、±1.5% RH 湿度精度，1Hz 测量模式下电流仅 0.4uA，低功耗特性适配长期监测；

    • SD3900 RTC 时钟芯片：0.8uA 工作电流，带温度补偿功能，保障计时精度（避免主控休眠时时间漂移）。

（3）音频采集与处理模块

  • 麦克风：6050 规格驻极体麦克风（-26±2dB 灵敏度），负责采集环境音频信号；

  • 运放电路：LMV321 运算放大器，设计反向放大电路并提供 1.64V 偏置电压，将麦克风微弱信号放大至 ADC 可采集范围；运放供电由 MCU GPIO 控制，低功耗模式下可关闭以节省电量。
