辉光诗音灯 V1.0 项目文档
一、项目简介
本项目是一款融合 “辉光管复古显示、音频可视化联动、氛围灯光营造” 核心特点的创意电子灯，旨在满足桌面装饰、音频场景氛围搭配、DIY 创意展示等需求。设备以辉光管为核心显示载体，搭配 LED 氛围灯，可实时采集音频信号并转化为灯光律动效果，同时支持文字 / 数字静态显示，兼顾复古质感与科技感。硬件设计兼顾稳定性与观赏性，适配主流开发环境，支持灯光模式、显示内容自定义编程，结构采用 3D 打印制作，组装便捷，适用于家居桌面、工作室装饰，也可作为音频可视化与辉光管应用的 DIY 学习平台。

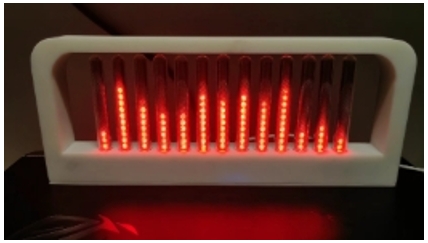

实物图：
二、核心参数说明
PCB原理图：
1. 主控模块
采用 STM32F103C8T6 单片机（意法半导体 STMicroelectronics 出品），封装为 LQFP-48_L7.0-W7.0-P0.80-LS9.0-BL，ARM Cortex-M3 内核，最高主频 72MHz，内置 64KB Flash 与 20KB RAM，具备稳定的信号处理与外设控制能力。兼容 Keil MDK 开发环境，支持 C 语言编程，提供辉光管驱动、音频采集、灯光控制等底层代码，预留 SWD 调试接口与扩展 GPIO 引脚，便于功能拓展（如新增显示模式、优化音频算法）。
2. 辉光管显示模块
核心采用 IN-14 型辉光管（共 6 支，经典复古辉光器件），支持 0-9 数字及部分符号显示，发光颜色为冷白色，亮度柔和，复古氛围感突出。搭配 HV5812 移位寄存器驱动芯片，通过 SPI 接口与主控连接，实现多辉光管同步控制，驱动电路集成限流电阻与保护二极管，避免辉光管过流损坏。支持两种显示模式：静态模式可固定显示文字、数字（如日期、自定义字符）；动态模式可跟随音频节奏切换显示内容或闪烁，与氛围灯形成联动。
3. 音频与可视化模块
搭载高灵敏度 MEMS 麦克风（型号 SPM1423HM4H-B），支持音频信号实时采集，采样率为 16kHz，可捕捉环境声音、音乐等音频波动。集成音频频谱分析算法（软件层面），能将音频信号转化为频率与幅值数据，驱动辉光管明暗变化、LED 氛围灯律动，实现 “声音 - 灯光” 实时联动，支持灵敏度调节（3 档可调），适配不同音量环境。同时预留 3.5mm 音频输入接口，可直接接入音箱、播放器等设备的音频输出端，提升音频采集稳定性与律动精准度。
部分文件列表
| 文件名 | 大小 |
| DIY-辉光诗音灯_V1.0_项目.zip | 50M |
