51单片机的4路AD采集模块0-10V
资料介绍
基于51单片机的4路AD采集模块0-10V
本模块的特点是AD采集的电压范围最大可达到0-10V。模拟输入使用放大器隔离，使模块不对原信号产生干扰。为了达到10V的电压采集范围，所以模块专门设12V电源接口，为模块供电。同时12V电压通过稳压芯片转换为ADC芯片可使用的5V或3.3V电压，供芯片使用。
模块上还专门有一颗TPS60403负电压产生芯片，用于放大器的负电压供电，使模块能够采集到0V的电压。详细请看电路图。
按照模块标注说明：
稳压芯片为LM317，使用该芯片可以使输入电压为7-30V，输出3.3V或5V，模块的输出的电压通过模块中间位置的焊点调节。
虽然理论为7-30V电压输入，但是为了不使稳压芯片发热，保险的电压输入范围是7-12V。这个电压输入口是专门为了使ADC能够采集0-10V电压而设计的。
5V输入：如果采集范围为0-5V的话，可直接使用该点供电3.3V或5V都可以。这时电压将不经过稳压芯片，而是直接为ADC芯片供电。
输入模式调节：一共有4个焊点，当焊点连接1-2时，输入电压范围为0-5V，这时信号将不经过放大器芯片，而是直接接入ADC芯片。当焊点连接2-3时，输入范围为0-10V或更大，这时信号经过放大器隔离，在放大器的输出端进行分压，再输入到ADC芯片。

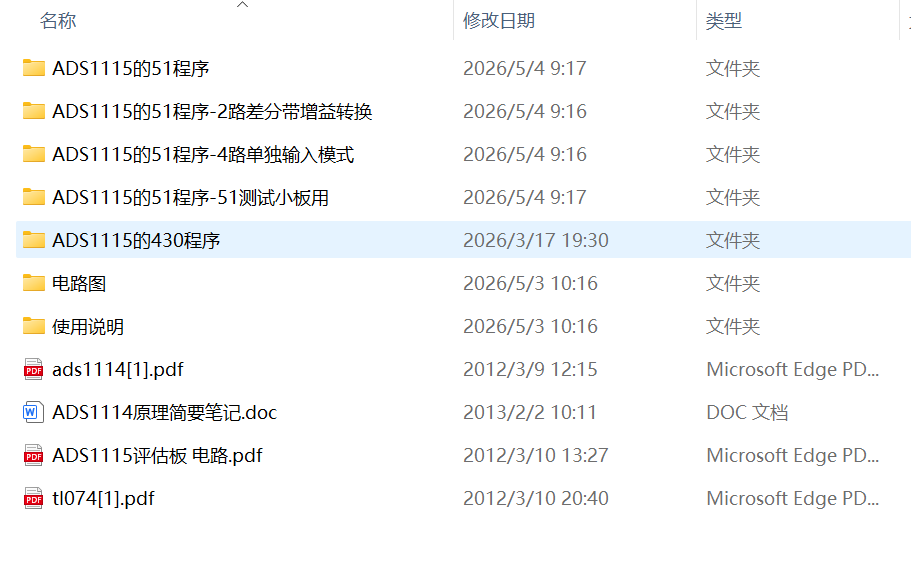

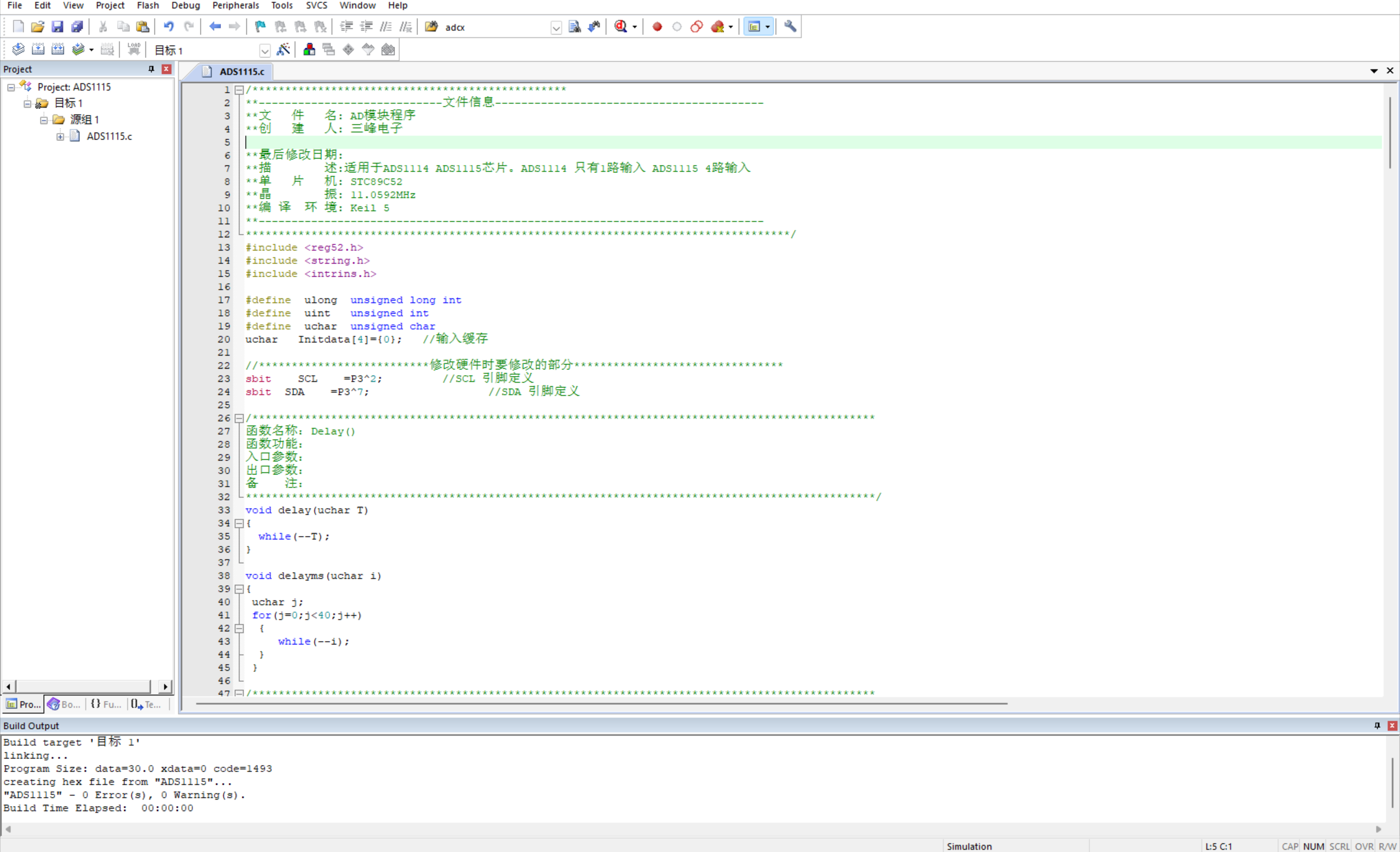

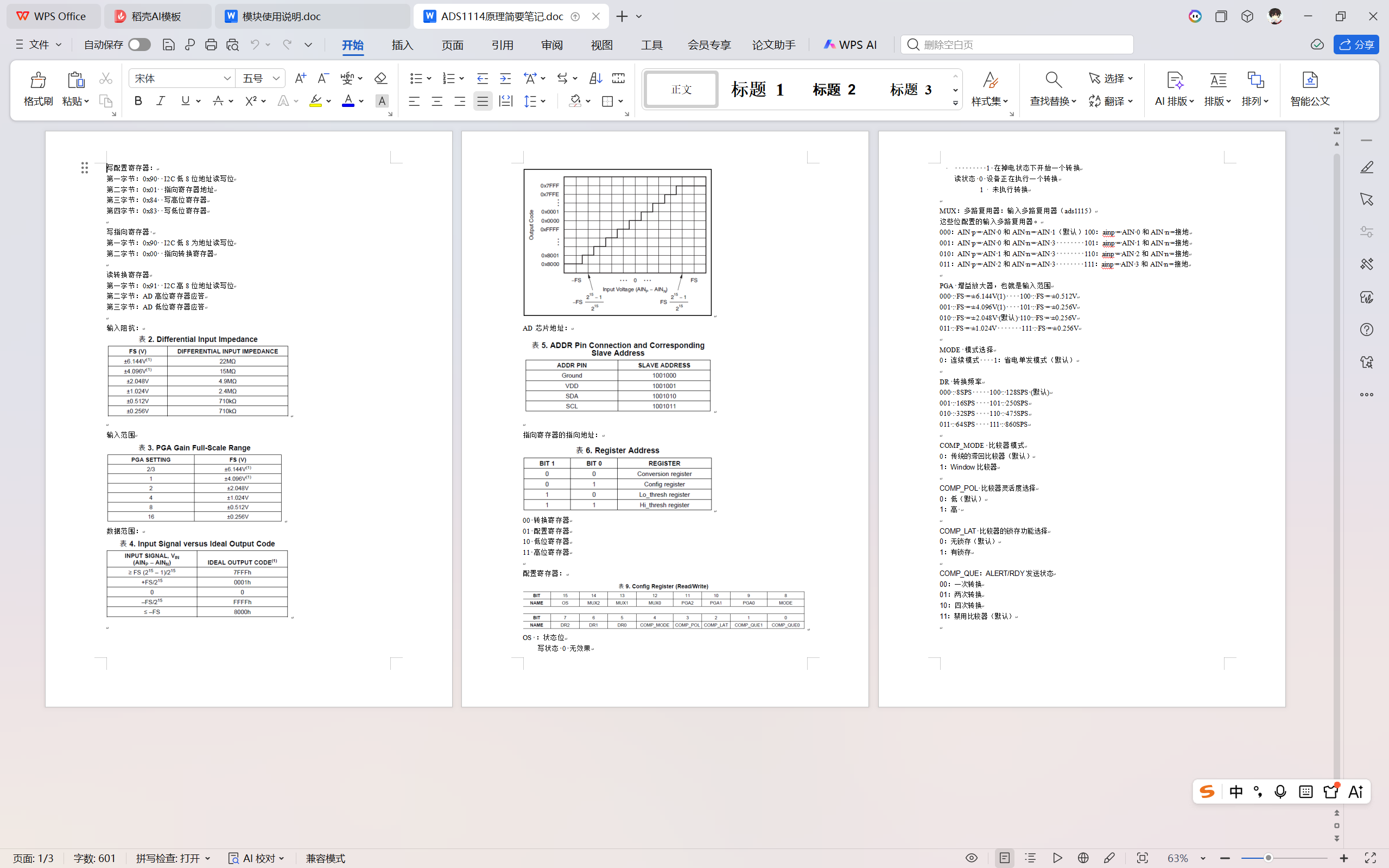

部分文件列表
| 文件名 | 大小 |
| 90.基于51单片机的4路AD采集模块0-10V.zip | 4M |
