同步4位可逆计数器Cyclone4E FPGA设计Verilog逻辑源码Quartus工程文件 Q
资料介绍
同步4位可逆计数器Cyclone4E FPGA设计Verilog逻辑源码Quartus工程文件， Quartus软件版本11.0, FPGA型号为CYCLONE4E系列中的EP4CE6E22C8,可以做为你的学习设计参考。
module cnt_kn(clk,clr,s,en,updn,d,co,q);
input clk,clr,s,en,updn; //输入时钟、清零端(高电平有效)、置数端（高电平有效）、使能端、计数器方向控制端
input[3:0] d; //预置数据端
output[3:0] q; //计数输出端
output co; //进位端
reg[3:0] q; //计数输出寄存器
reg co; //进位输出寄存器
always@(posedge clk) //时钟上升沿触发
begin
if(clr) //判断清零端是否有效
begin
q<=0; //q置0
end
else
begin
if(s) //判断置数端是否有效
begin
q<=d; //q置d中的数据
end
else
if(en) //判断使能端是否有效
begin
if(updn) //判断方向寄存器是否为1
begin
if(q==4'b1111) //判断q是否为15
begin
q<=4'b0000; //q清0
co<=1; //co置1
end
else //q还没到15
begin
q<=q+1; //q自加1
co<=0; //co置0

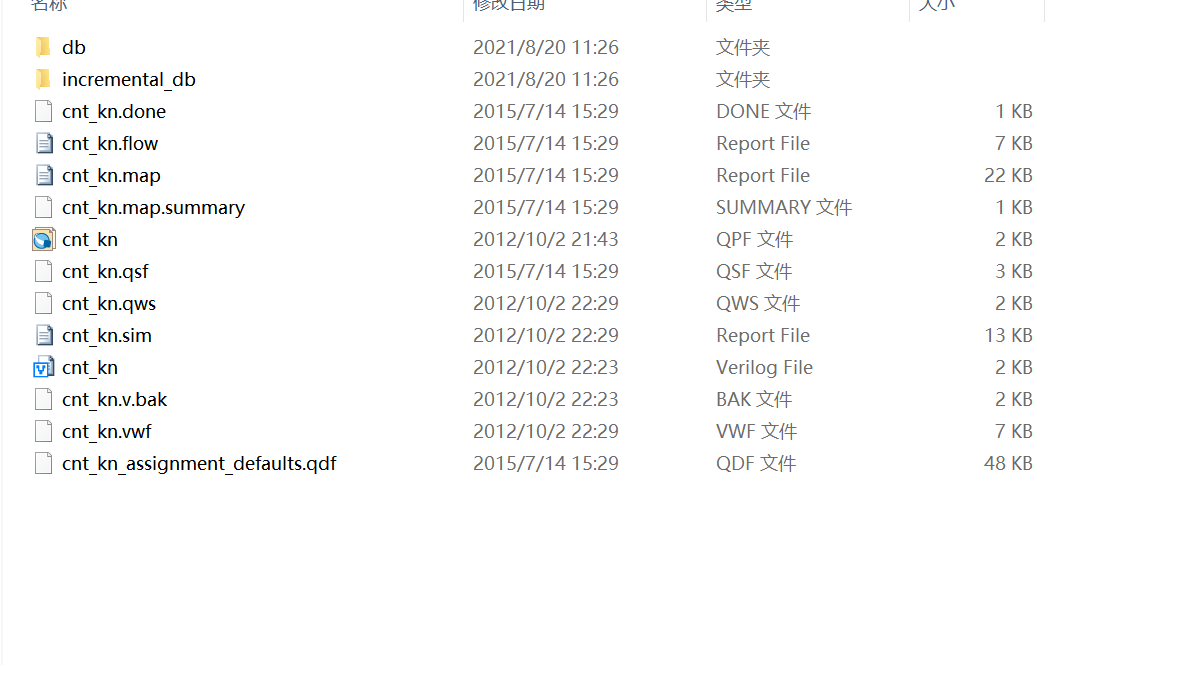

部分文件列表
| 文件名 | 大小 |
| 可逆计数器/ | |
| 可逆计数器/cnt_kn.done | |
| 可逆计数器/cnt_kn.flow.rpt | 7KB |
| 可逆计数器/cnt_kn.map.rpt | |
| 可逆计数器/cnt_kn.map.summary | |
| 可逆计数器/cnt_kn.qpf | 1KB |
| 可逆计数器/cnt_kn.qsf | 3KB |
| 可逆计数器/cnt_kn.qws | 1KB |
| 可逆计数器/cnt_kn.sim.rpt | |
| 可逆计数器/cnt_kn.v | 2KB |
| 可逆计数器/cnt_kn.v.bak | 2KB |
| ... | |
