4层板设计TMS2407A DSP开发板Protel 99se硬件原理图+PCB文件包括完整原理

更新时间：2021-06-18 16:52:38 大小：666K 上传用户：xzxbybd 查看TA发布的资源 标签：tms2407a dsp protel99se 硬件 下载积分：9分评价赚积分（如何评价?）打赏收藏评论(0) 举报

资料介绍

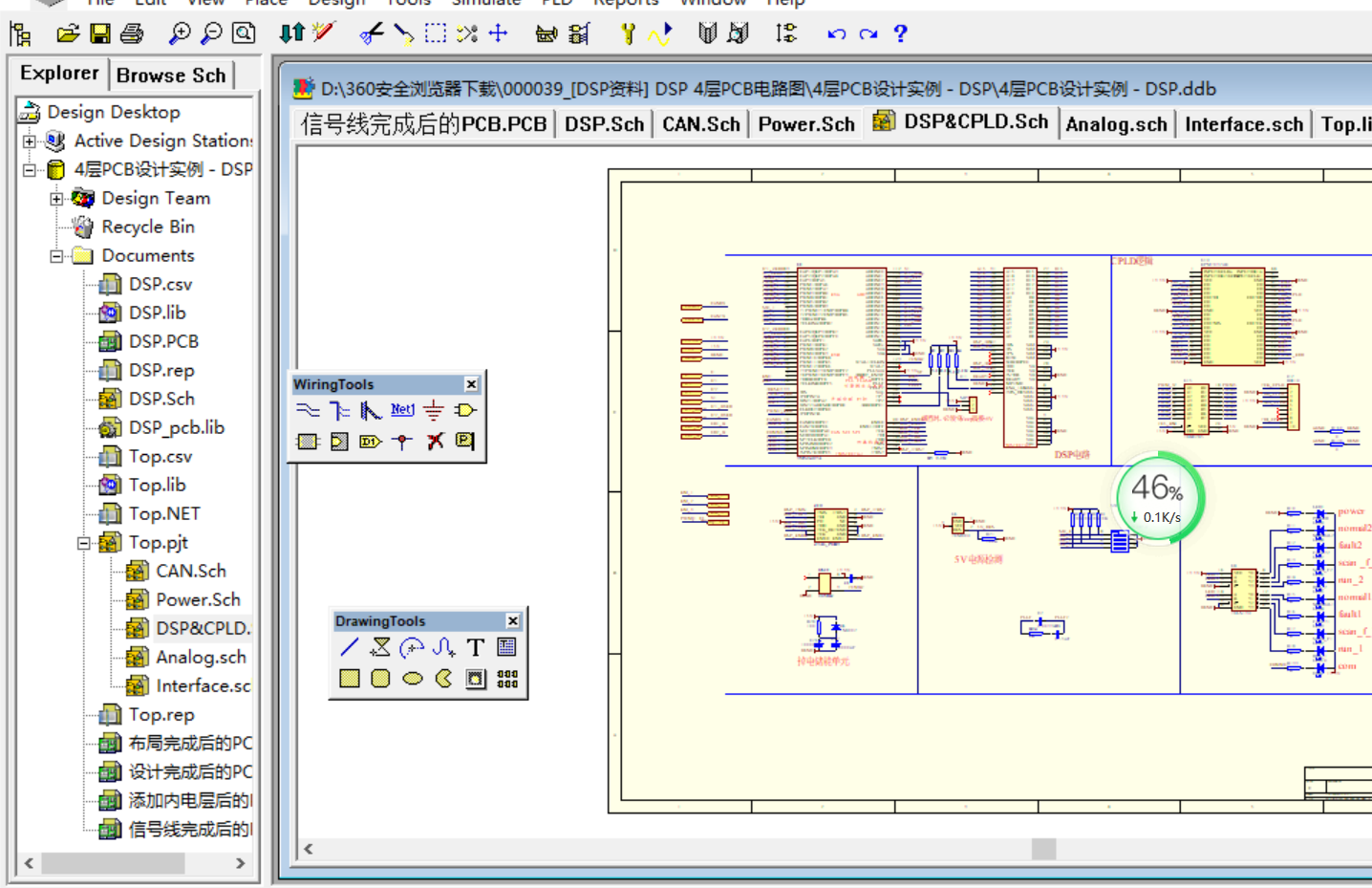

4层板设计TMS2407A DSP开发板Protel 99se硬件原理图+PCB文件, 包括完整原理图和PCB文件，DDB后缀工程文件，PCB为4层板，大小为210*121mm,可以做为你的学习设计参考，主要器件如下：

Library Component Count : 87

Name Description

----------------------------------------------------------------------------------------------------

CAP

CON3 Connector

CON4 Connector

RES2

CAP Capacitor

RES2

JTAG_PORT

RES2

TVS

6N137

TMS2407A TMS2407A

OSC

SW DIP-4 DIP Switch

EPM7032AE

CON10 Connector

LED

TCM809

SN65HVD251

TPS77833

TRANS1

74LS139

74S139

74HC139

74F139

74LS245

74LS641

74LS645

74ALS245

74ALS638

74ALS639

74ALS640

74ALS641

74ALS642

74ALS643

74ALS644

74ALS645

74ALS1245

74ALS1638

74ALS1639

74ALS1640

74ALS1641

74ALS1642

74ALS1643

74ALS1644

74ALS1645

74AS638

74AS639

74AS640

74AS641

74AS642

74AS643

74AS644

74AS645

74AS2640

74AS2645

74HC245

74HC640

74HC643

74HC645

74F245

74F1245

CAP Capacitor

MC7815T

MC78M15CT

TL780-15C

UA7815UC

UA7815KC

UA78M15KC

LM7815

SLOT96

MC7805

MC78M05B

MC78M05C

TL780

MC79L15CP

LM320LZ-15

LM79L15ACZ

LA_28NP

TL34
