10.00元手持泵浦源激光设备（30W MAX）项目
资料介绍
手持泵浦源激光设备（30W MAX）项目总结
一、项目概况与核心定位

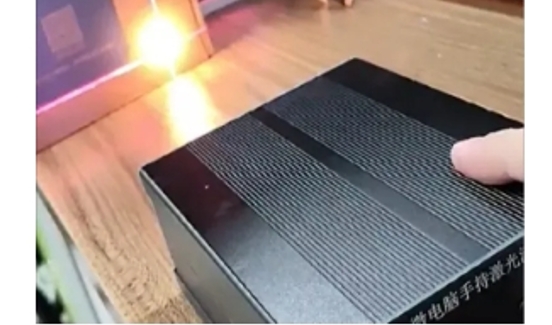

本项目是一款基于 ESP32 主控的开源手持红外激光设备，核心搭载 30W（实际电功率近 70W）915nm 红外激光泵浦模块，复刻成本约 200 元，遵循 CC BY 3.0 开源协议。其设计初衷为解决家庭 “非接触清除蜘蛛等害虫” 的需求，通过低成本方案实现 “快准狠” 的目标清除，同时兼顾刻字、点火等拓展场景，是一款 “家庭实用导向 + 轻量化设计” 的 DIY 激光设备，区别于工业级大功率激光设备（如 1064nm 光纤激光打标机），更侧重便携性与安全性。
二、硬件系统解析
1. 核心模块与元器件选型
项目硬件围绕 “大功率供电 + 红外激光输出 + 安全交互 + 高效散热” 设计，各模块功能与参数如下：
供电模块：
电源输入：3 节 18650 动力电池串联（总电压约 12V，容量 2000mAh），采用拆机锂电池保护板实现充电均衡与过充 / 过放保护，规避自研保护板的安全风险；
激光泵浦模块：
核心参数：5V/30W 红外激光泵浦（波长 915nm，人眼不可见），闲鱼采购价 60 元，相比市售 10W 激光手电（千元级）成本大幅降低；未改装激光模组（保留光纤），仅外接激光准直透镜实现光斑聚焦，降低模组损坏风险；
配套组件：直径 2cm 激光切割保护镜片（厚度 2mm），用于防护内部准直透镜，避免污渍导致激光烧毁镜片；10kΩ 3380 型号 NTC 热敏电阻，粘贴于激光泵浦表面，实时监测温度以触发过热保护
2. 硬件电路设计
核心控制逻辑：ESP32 通过 4 路输出引脚分别控制激光 PWM 信号、指示激光 PWM 信号、降压模块使能、蜂鸣器；2 路 ADC 输入采集电池电压（避免过放）与 NTC 温度（过热保护）；I2C 接口驱动 OLED 屏幕，剩余 IO 口连接摇杆开关；
程序下载：删除 ESP32 开发板原生下载电路以节省空间，预留 USB 转串口模块接口（需带自动下载电路），便于固件烧录。
部分文件列表
| 文件名 | 大小 |
| 手持泵浦源激光设备（30W_MAX）项目.zip | 34M |
